侧向层析读取仪引擎是……

C16171 系列侧向层析读取仪引擎包含用于检测试剂显色与荧光谱线的光学头,以及与用于驱动光学头的电机集成的控制板。

该侧向层析读取仪引擎能利用软件程序进行剖面数据获取和波形分析,从而以高灵敏度对谱线进行检测。

开发侧向层析读取仪时,这款侧向层析读取仪引擎将作为专门针对谱线读取而进行优化的核心组件。

C16171 系列操作顺序

1. 在侧向层析读取仪引擎的测量区域设置免疫分析试剂(侧向层析测试条)。

2. 扫描测试条的检测窗口。

侧向层析读取仪引擎收到测量启动命令时,光学头开始扫描试剂显色(荧光)区域。

一次测量会在大约 12 秒内完成。

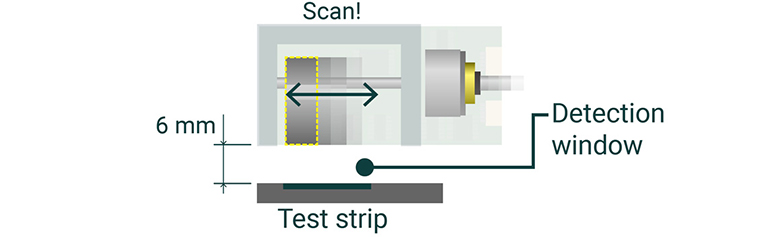

侧向层析读取仪引擎运行侧视图

项目 单位
焦距 6 mm
自检运行时间 典型值 12 s
测量运行时间 典型值 12

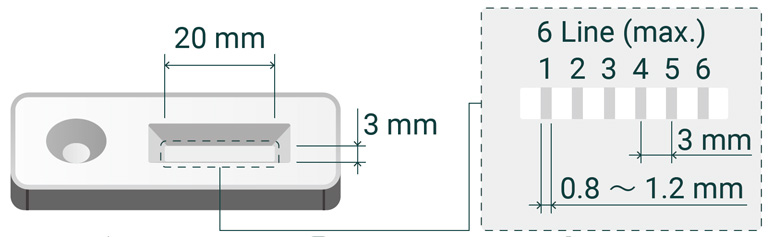

兼容的测试条

项目 单位
检测面积(侧向层析方向 × 宽度) 20 x 3 mm
最大检测谱线数量 6 谱线
检测谱线宽度 0.8 至 1.2 mm
检测谱线间隔 3

3. 获取和分析剖面数据。

数据获取

在扫描时测量试剂显色与荧光剖面。

进行测量时,在一个测量周期内会测量并获取共计 1000 项剖面数据。

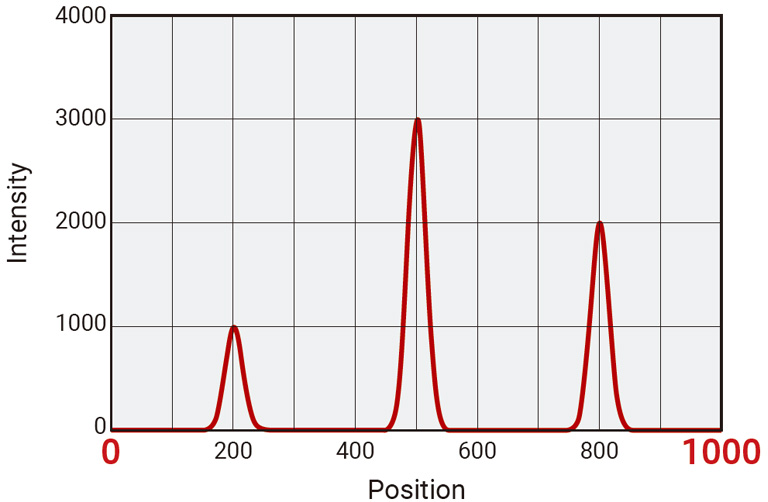

获取的剖面示例(荧光谱线)

数据分析

从获取的剖面对显色与荧光谱线进行自动分析。

  • 峰值位置 (Peak-X)
  • 峰值强度 (Peak)
  • 背景 (Background)
  • 面积 (Area)

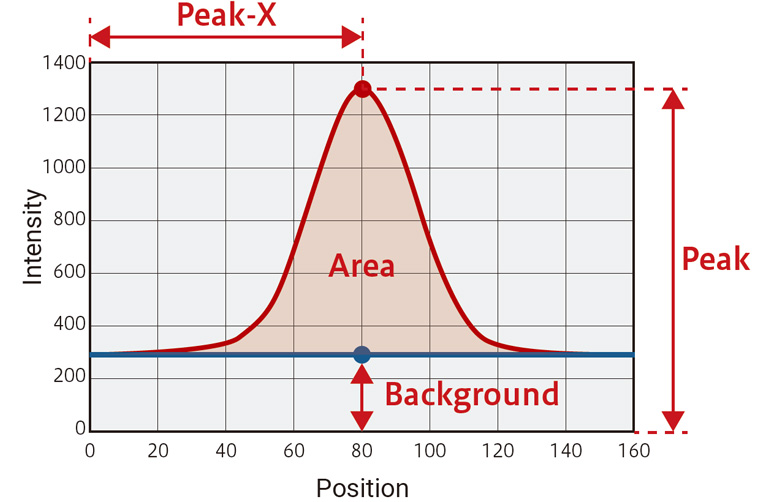

波形示例(荧光谱线)
