红外 LED

L10596-02

使用电流限制芯片的小型发光点 LED

L10596 是在电流限制芯片表面粘接球面微透镜的红外 LED。这种组合确保了狭向性和均匀发光。特别是,L10596-02 使用透镜盖,提供更好的狭向性。这种组合确保了狭向性和均匀发光。L10569-02 在发光部分和 GaAs 基板之间插入了光导向层,将光输出增加到常规产品的 1.5 倍。


特点
- 高辐射输出功率:3.0 mW(典型值 IF = 50 mA)
- 均匀发光
- 狭向性

封装 金属
封装类别 带透镜
峰值发光波长(最小值) 850 nm
峰值发光波长(典型值) 870 nm
峰值发光波长(最大值) 890 nm
半谱宽度(典型值) 35 nm
辐射通量(典型值) 3 mW
正向电压(典型值) 1.6 V
截止频率(典型值) 15 MHz
测量条件 典型值 Ta = 25°C,除非另有说明

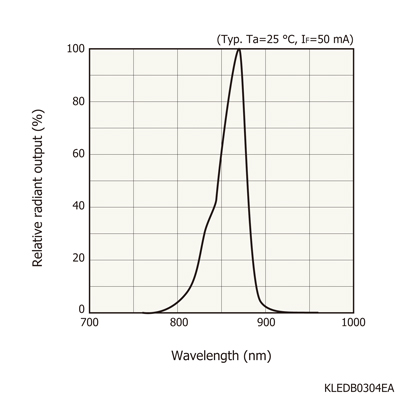

发射光谱

外形尺寸图(单位:mm)
