红外 LED

L10596-03

使用电流限制芯片的小型发光点 LED

L10596 是在电流限制芯片表面粘接球面微透镜的红外 LED。这种组合确保了狭向性和均匀发光。作为一种不使用球面微透镜的变体类型,L10596-03 还可提供采用树脂灌封 LED 芯片的型号,其发光点小,为 φ160 μm。L10569-03 在发光部分和 GaAs 基板之间插入了光导向层,将光输出增加到常规产品的 1.3 倍。


特点
- 均匀发光
- 小发光点:φ160 μm

封装 金属
封装类别 树脂灌封
(无反射器)
峰值发光波长(最小值) 850 nm
峰值发光波长(典型值) 870 nm
峰值发光波长(最大值) 890 nm
半谱宽度(典型值) 35 nm
辐射通量(典型值) 6.5 mW
正向电压(典型值) 1.6 V
截止频率(典型值) 15 MHz
测量条件 典型值 Ta = 25°C,除非另有说明

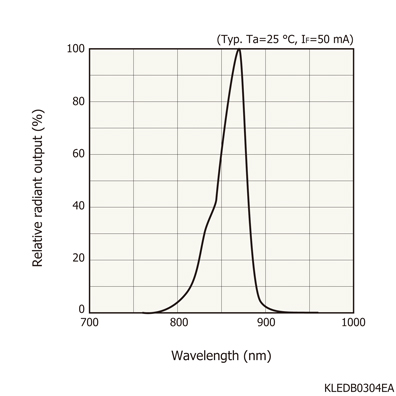

发射光谱

外形尺寸图(单位:mm)
