成像示例 | 微焦点 X 射线源

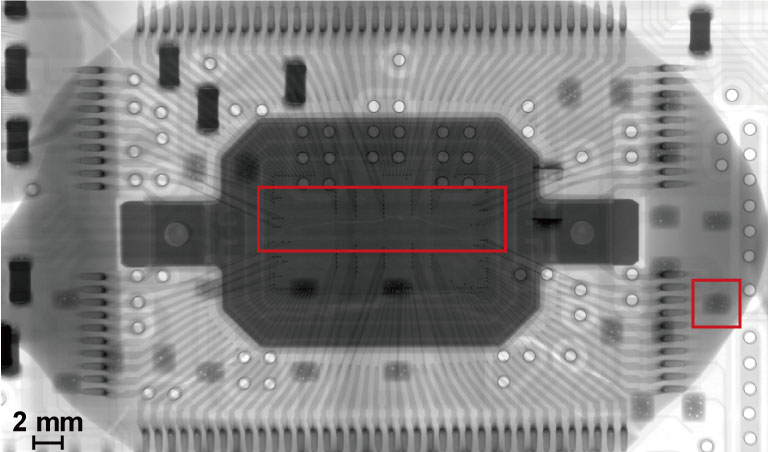

ECU:Engine Control Unit

可以确认裂纹(龟裂)和空隙(气泡)

X 射线源: L12161-07
管电压:150 kV
几何放大倍率:1.25 倍

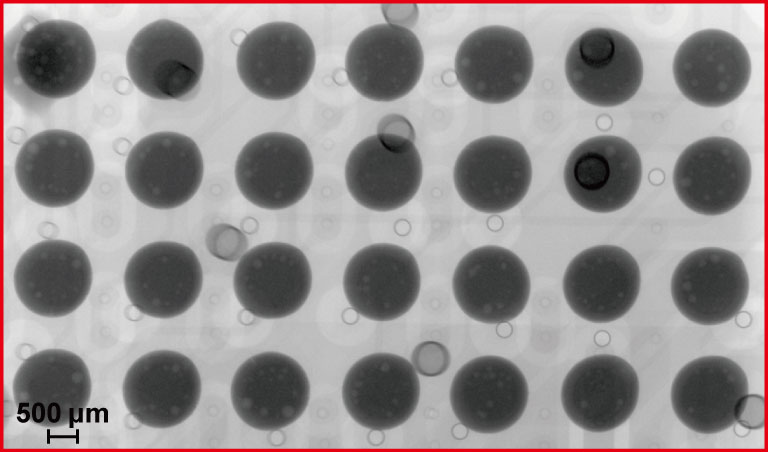

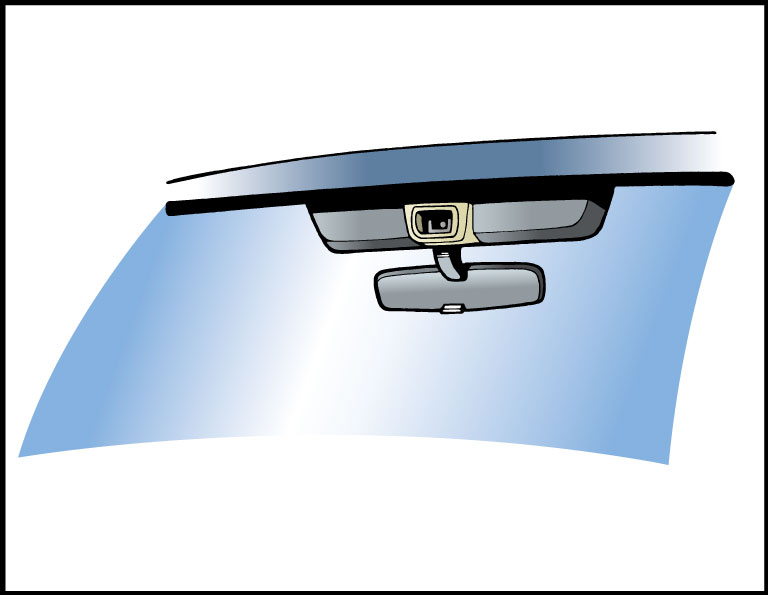

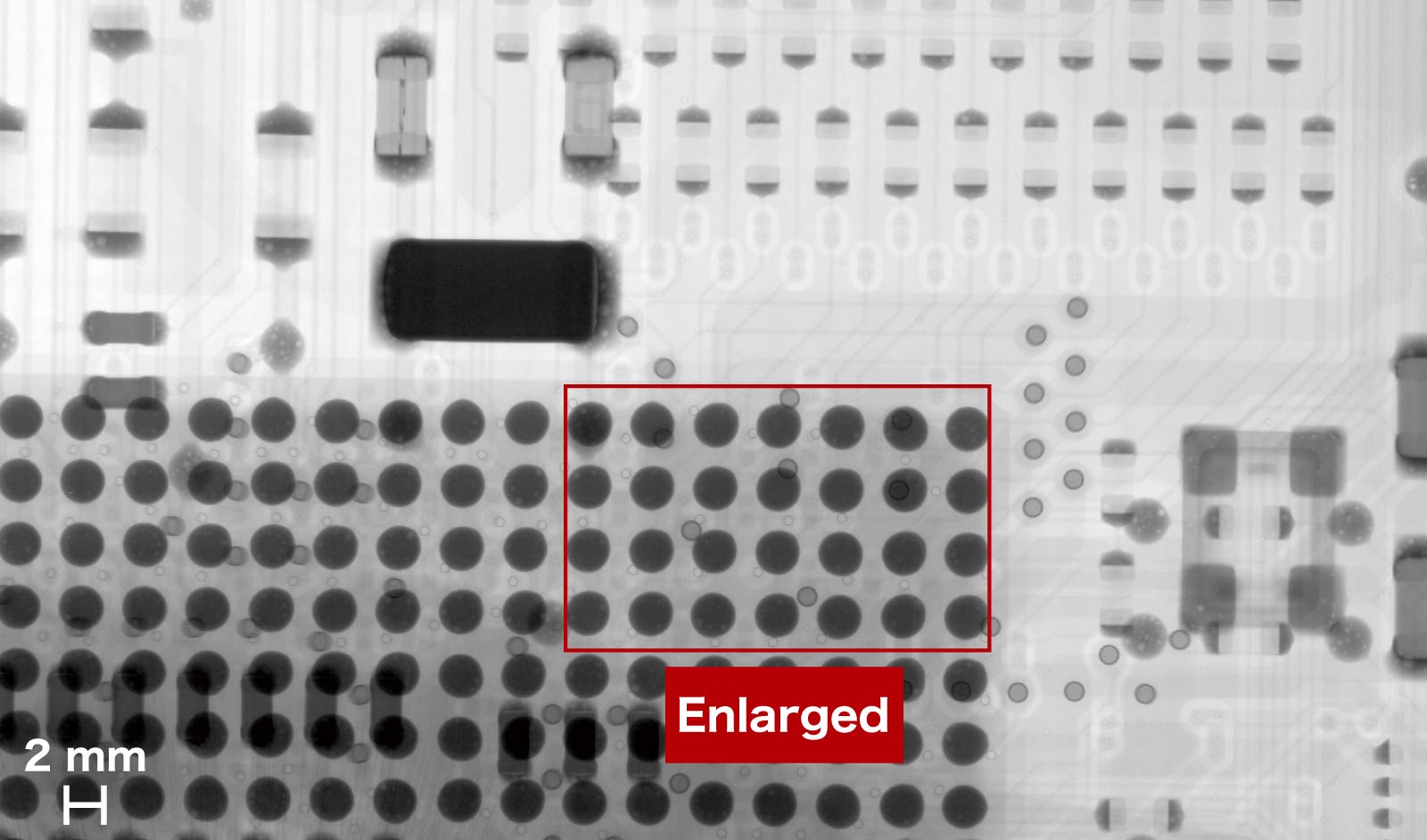

驾驶辅助系统(相机单元)

可以确认多个空隙(气泡)。

X 射线源:L9181-02
管电压:130 kV
几何放大倍率:1.5 倍/6.4 倍

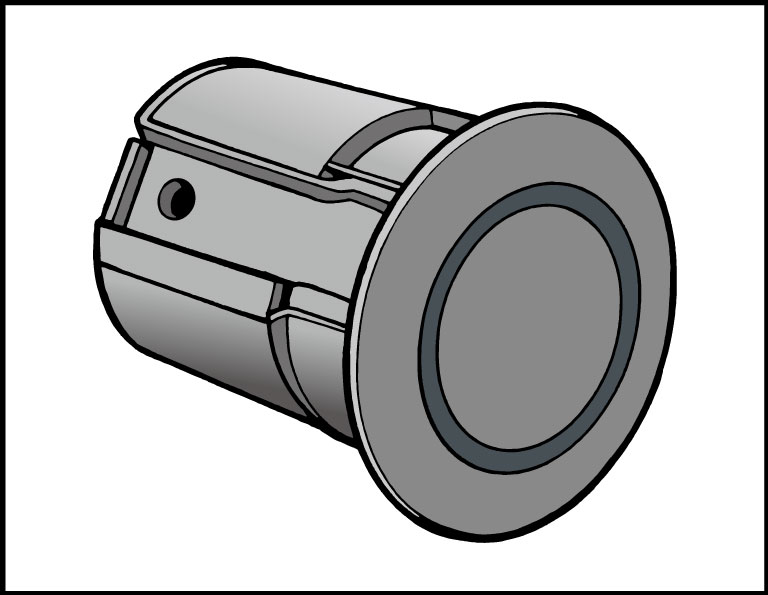

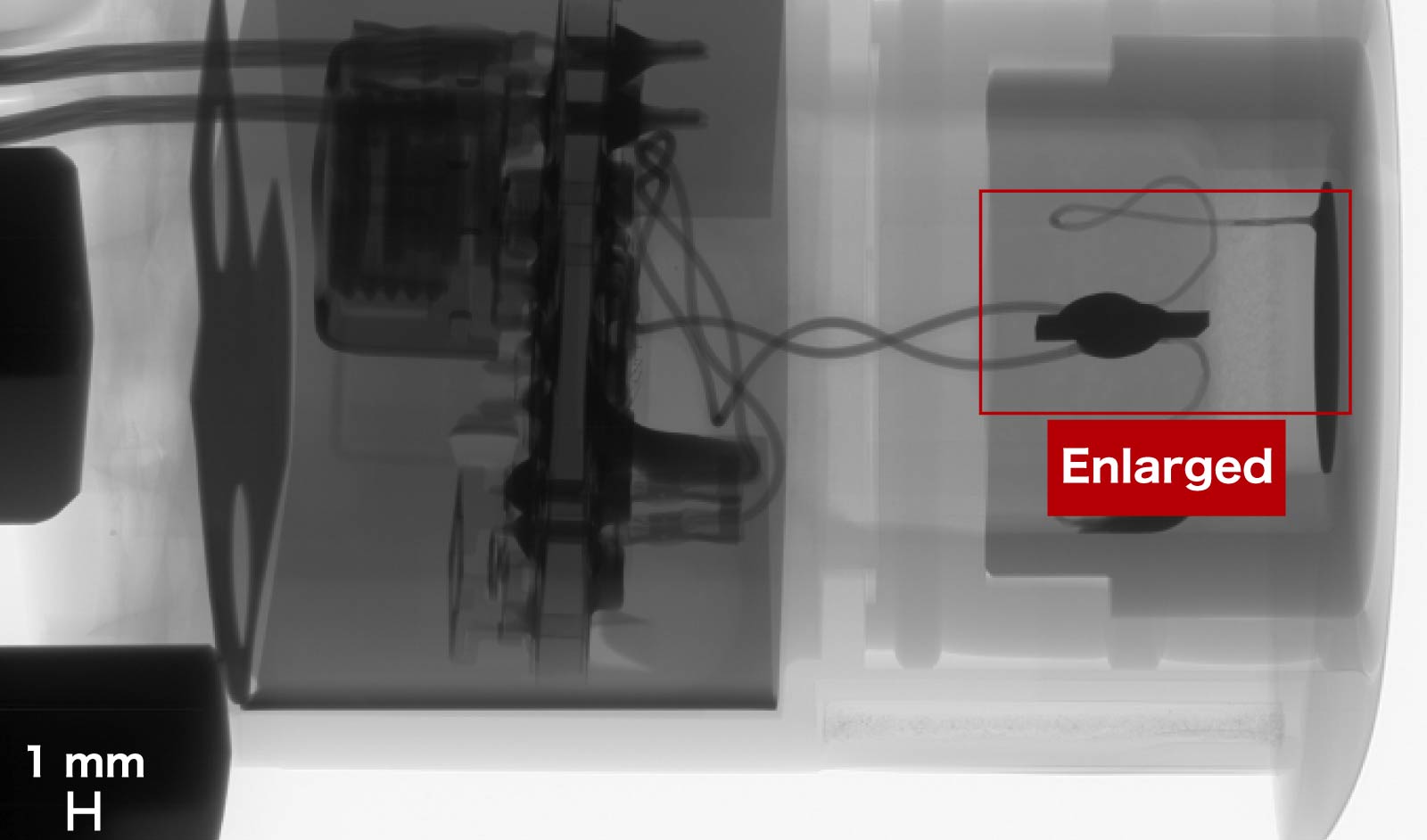

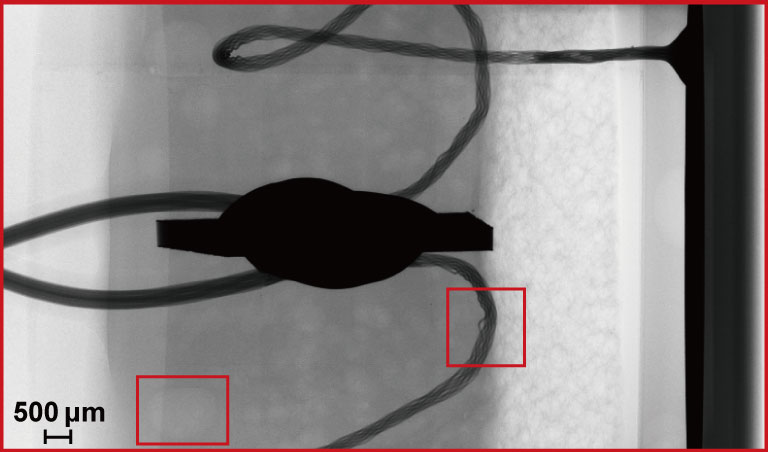

驾驶支持系统(障碍物检测传感器)

可观测填料中的配线扭结和空隙(气泡)。

X 射线源:L10321
管电压:90 kV
几何放大倍率:4.00 倍/10.0 倍

树脂颗粒材料

可以确认树脂颗粒材料内的金属异物。

X 射线源: L9181-05
管电压:40 kV

探测器:C12300-321

几何放大倍率:4.6 倍

样品移动速度:20 mm/s

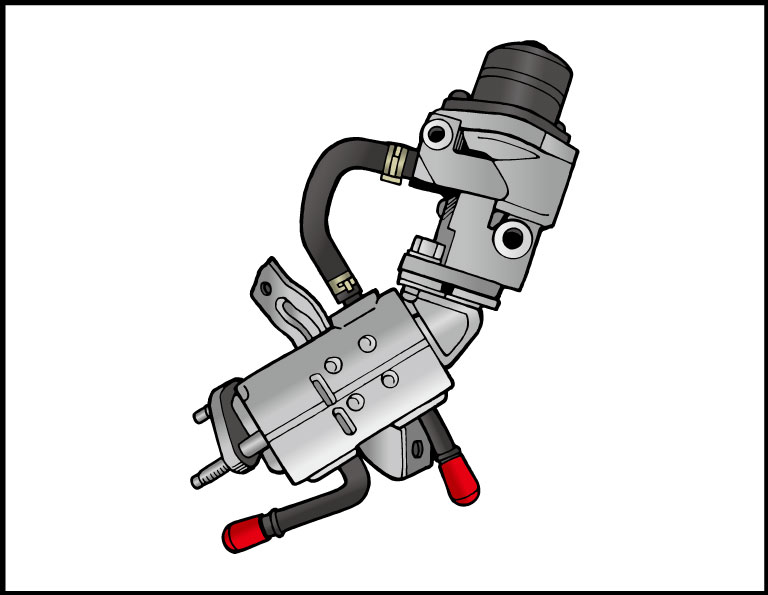

引擎部件(EGR 阀)

可观测 EGR 阀的内部结构。

X 射线源: L14351-02
管电压:180 kV
几何放大倍率:1.38 倍

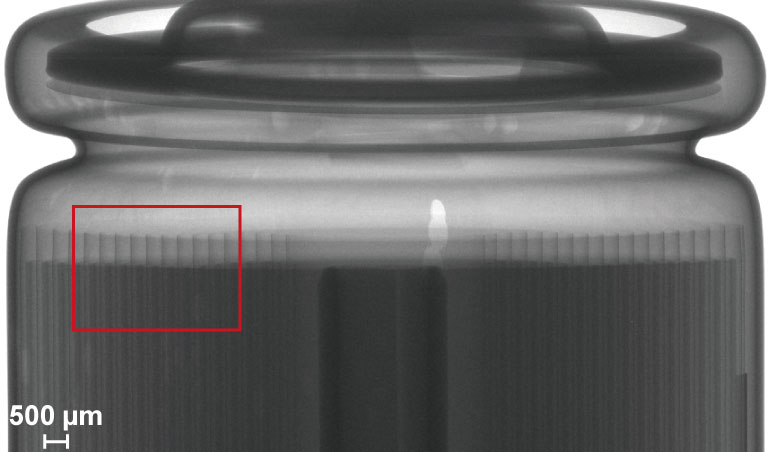

锂离子电池

可检查堆叠阳极和阴极之间的间隙。

X 射线源: L9181-05
管电压:100 kV
几何放大倍率:3.33 倍

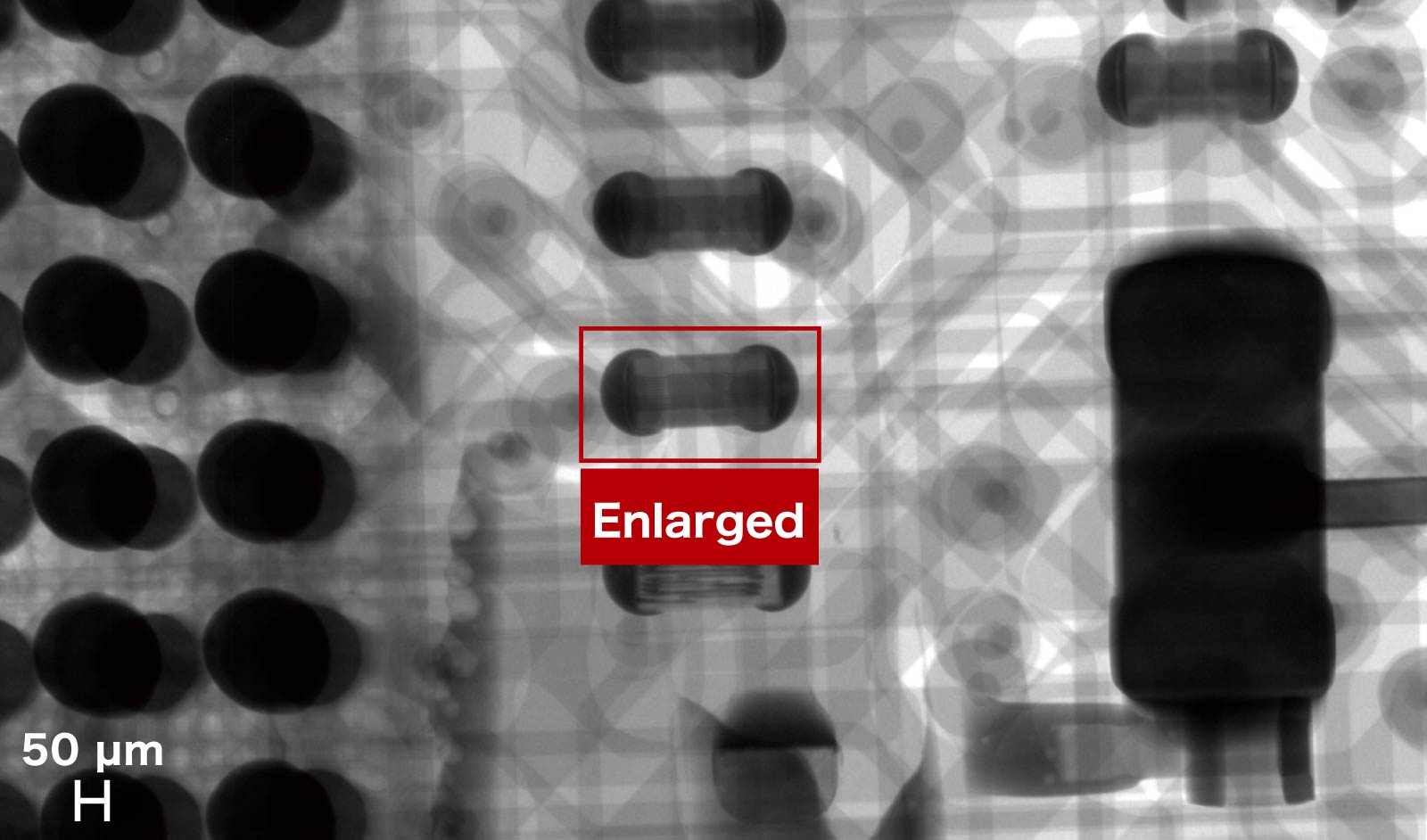

智能手机印刷电路板

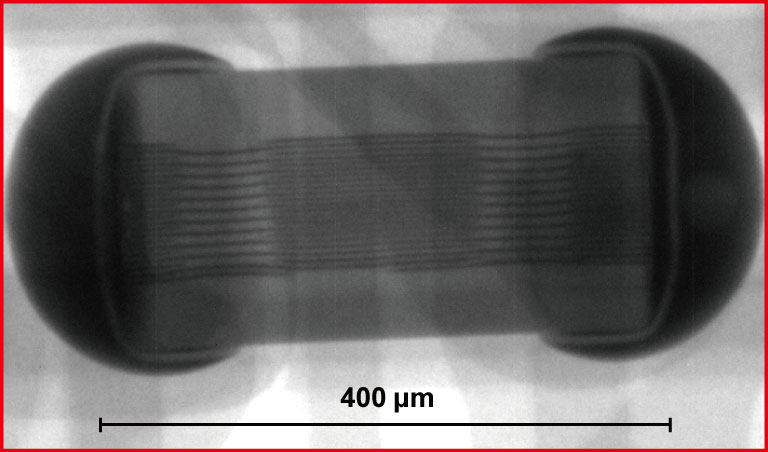

可以确认叠层陶瓷电容器(尺寸0402)的内部结构。

X 射线源: L12531-01
管电压:60 kV
几何放大倍率:44.4 倍/266 倍
