W-VIEW GEMINI 图像分割光学元件 A12801-01

联系我们

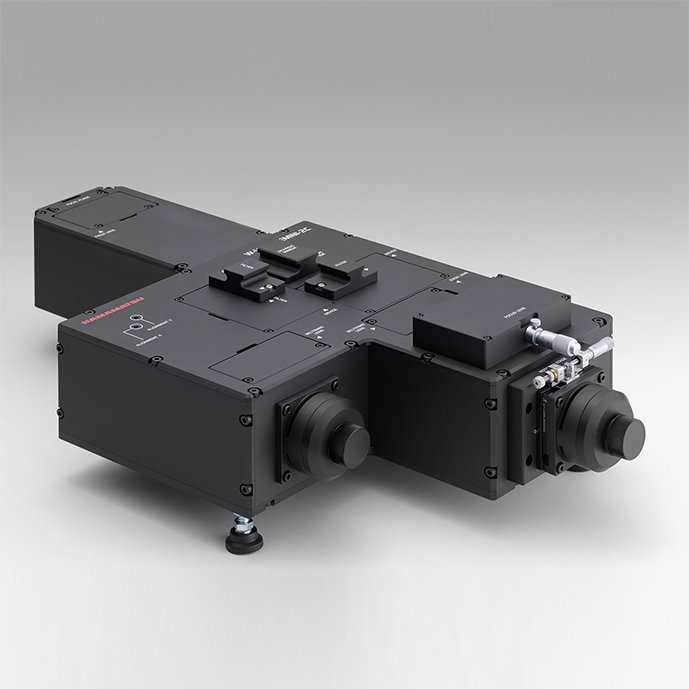

W-VIEW GEMINI是一款图像分割光学元件，可利用二向色镜在同一台相机上提供一对双波长图像。双波长图像的同步图像采集可使您实现高速比率计量成像和其他多种荧光用途。

Catalog 1.4 MB/PDF

Technical note 1.1 MB/PDF

特点
光路
详细参数

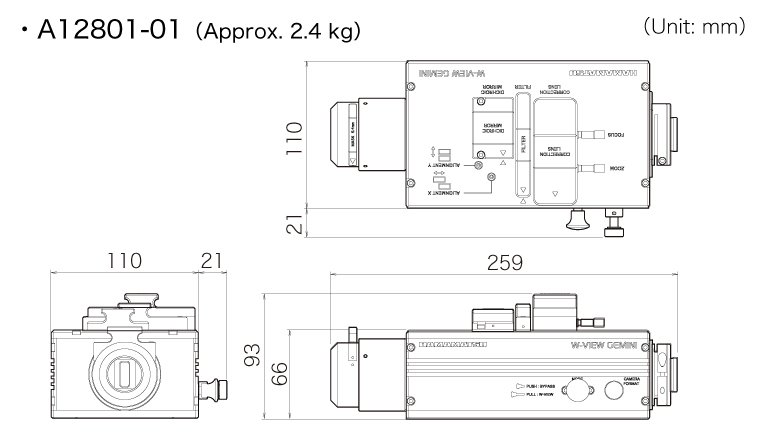

尺寸
视频教程

特点

样品发出的信号可能很难获得，请不要浪费。

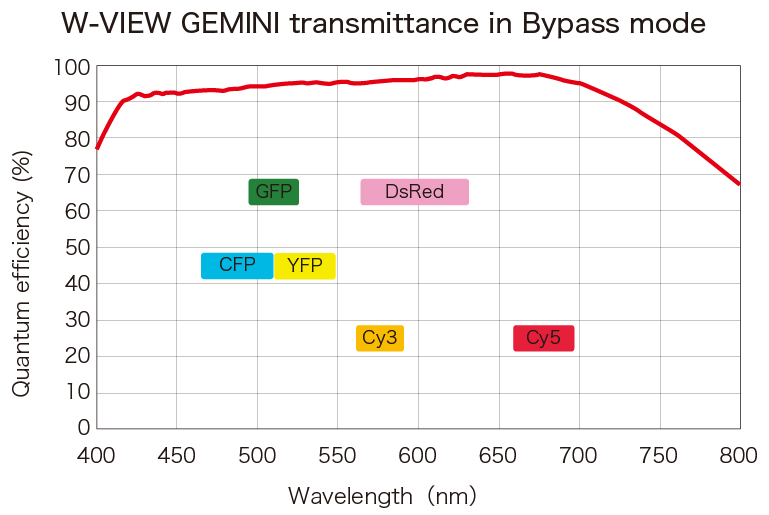

W-VIEW GEMINI可在各种波长范围内提供出色的透射率。我们的专有镜头系统可实现从 400 nm 到 800 nm 的卓越性能。当搭配“成像级”滤波器使用时，系统获得优化，适用于弱光成像。

充分利用您购买的所有像素

W-VIEW GEMINI旨在充分利用CMOS相机提供的宽广视野。它能够实现 13 mm × 6.4 mm 视野的高分辨率成像。

* 请联系我们了解更多详情。

选择您自己的滤波器

W-VIEW GEMINI与市售滤波器兼容，因此具有出色的波长灵活性。选择适合您实际问题的二向色、带通和中性密度滤波器。有关更多详情，请参阅“二向色镜和滤波器的尺寸”。

二向色镜和滤波器的尺寸

	尺寸 (mm) /容差 (mm)	厚度 (mm)
二向色镜	25.1×35.5 至 26.1×38.1	0.9 到 2.1
带通滤波器	φ25.4	+0/-0.6	短波长 5.0（最大值）* 长波长 6.0（最大值）*
ND滤波器

尺寸 (mm) /容差 (mm)

厚度 (mm)

二向色镜

25.1×35.5 至 26.1×38.1

0.9 到 2.1

带通滤波器

φ25.4

+0/-0.6

短波长 5.0（最大值）*

长波长 6.0（最大值）*

ND滤波器

* 该值是带通滤波器和ND滤波器的总厚度。

时刻就绪，却从不打扰。

我们的“旁路模式”意味着，只需移除二向色镜，相机就会像直接连接到显微镜一样呈现图像。您可以在标准成像和双波长成像之间切换，而无需重新配置相机或移除 W-VIEW GEMINI。

色差校正机理

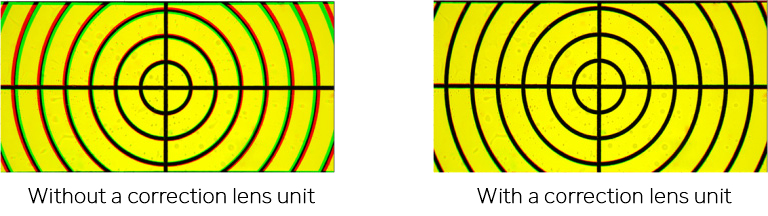

W-VIEW GEMINI在长波长路径中有一个校正透镜装置，可以改善由色差引起的两个波长图像的放大率差异。右图显示了校正透镜装置改善了由色差引起的放大倍率差异的示例。

对称平衡设计

W-VIEW GEMINI的C型接口连接器沿线性轴放置，设计用于在倒置和正置显微镜上均可保持稳定。凭借紧凑的外形，它可以顺利集成到各种研究显微镜上。

快速直接校准

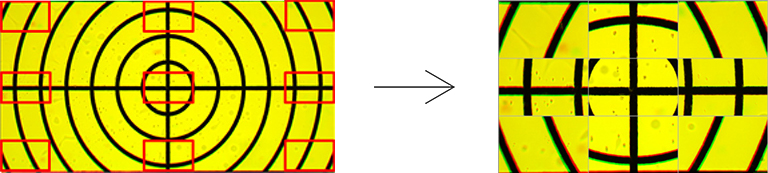

W-VIEW GEMINI 调节简便，可用于任何相机。而且在使用滨松相机时，随附的“W-VIEW 调节”软件通过在（一同随附的）同心图上同时显示和放大九个策略点，加快了进程。这种视觉反馈使用户能够快速准确地进行校准。

光路

a12801-01　Light path

详细参数

产品编号	A12801-01
结构	1 个相机类型，C型接口至 C型接口线性结构，适用于正置/倒置显微镜
输入安装	C型接口（内螺纹）
输出安装	C型接口（外螺纹）
中继镜放大率	1.0
视野 ^*1	13 mm × 6.4 mm（W-VIEW 模式） 13 mm × 13 mm（旁路模式）
模式	W-VIEW 模式/旁路模式 ^*2
透射率波长范围 ^*3	400 nm 到 800 nm
透射率（典型值） ^*4	97%
二向色镜 ^56	兼容 25.2 × 35.6
带通滤波器 ^{5 6}	兼容 φ25.4 滤波器
中性密度 (ND) 滤波器 ^{5 6}	兼容 φ25.4 滤波器
色差校正机理	校正透镜单元^78*9
用途	用于显微镜荧光成像
操作环境温度	0 ℃ 到 +40 ℃
操作环境湿度	最高 70%（无雾气现象）
存储环境温度	-10 ℃ 到 +50 ℃
存储环境湿度	最高 70%（无雾气现象）

*1 用于中继镜或可变放大镜时，可能会发生渐晕。在购买前，请与滨松代表确认这一情况。
*2 从光路上移除二向色镜等，并且从显微镜上投影图像到相机而不作改变的模式。
*3 所有值均为旁路模式下的值。
*4 旁路模式下峰值波长的值。
*5 W-VIEW GEMINI 不包含二向色镜、带通滤波器和中性密度 (ND) 滤波器，必须单独购买。使用“成像级”二向色镜和带通滤波器。参见“二向色镜和带通滤波器详细参数”。W-VIEW GEMINI 包含一个套件，内有一个二向色支架（空）和一个滤波器支架（空）。可通过订购零件编号 A12802-01 购买其他套件。
*6 有关可用尺寸，请参阅“二向色镜和滤波器的尺寸”。
*7 这是为了改善由色差引起的放大率差。失真像差引起的两个波长图像的位置差没有改善。
*8 FOCUS （聚焦）旋钮是用于改善此光学元件引起的轴向色差的，因而效果非常有限。
*9 无法实现双焦点平面成像。
