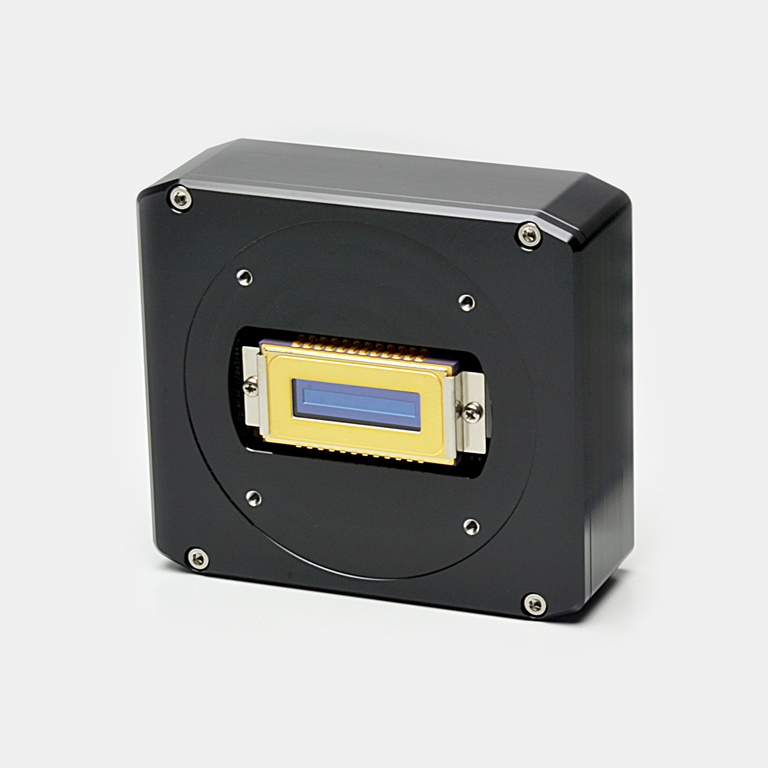

图像传感器模块

C10150-01C

带内置背照式 CCD 图像传感器的模块



C10150-01 系列是带内置背照式 CCD 面阵图像传感器 [S10140 系列 (-01)] 的图像传感器模块。内置低噪声驱动电路,通过输入外部 Start 和 CLK 信号即可工作。
此外,还单独提供用于操作这些图像传感器模块的控制器 (C7557-01)。专用软件支持通过 PC 控制图像传感器模块并从中收集数据。



特点
-内置背照式 CCD 面阵图像传感器:非电子冷却型 CCD
-可选的线 binning 操作/面阵扫描操作
-内置专用驱动电路
-通过两种类型的信号输入进行操作
-紧凑外形

内置传感器 S10140-1109-01
光谱响应范围 0.2 到 1.1 µm
像素总数 2068 × 512
像素尺寸 12 × 12 µm
影像尺寸 24.576 × 6.072 mm
输出 模拟
备注 Ta=25 °C,Tchip=25 °C,VD1=+5 V,VA1+=+15 V,VA1-=-15 V,VA2=+24 V,除非另有说明

光谱灵敏度特性

外形尺寸图(单位:mm)
