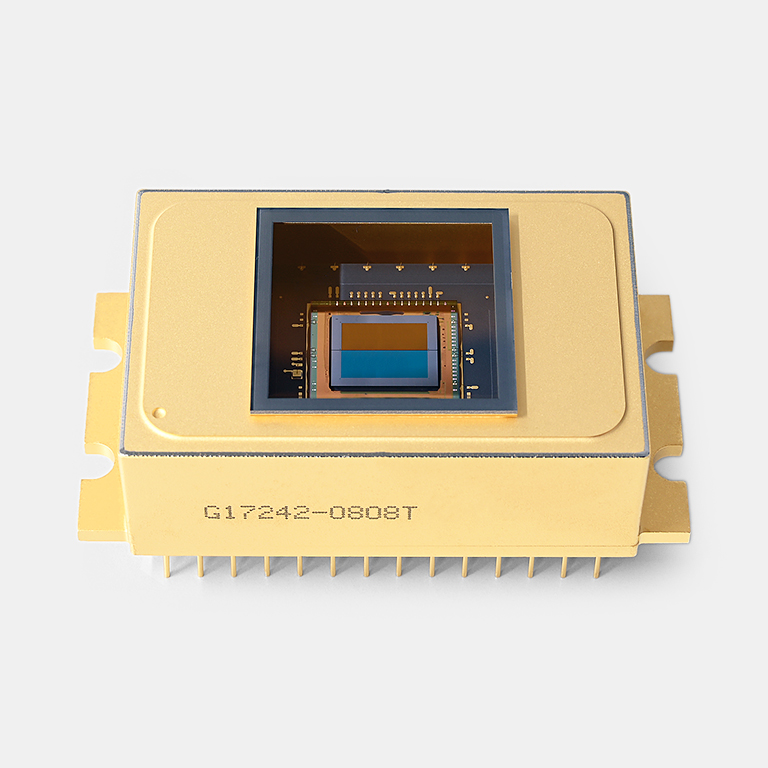

InGaAs 面阵图像传感器

G17242-0808T

宽光谱响应范围(0.9 μm 至 2.15 μm)、
近红外二维图像传感器(320 × 256 像素)



G17242/G17243-0808T 是专为近红外高光谱成像设计的 InGaAs 面阵图像传感器。
具有不同截止波长的 InGaAs 芯片以高精度并联排列,以在宽光谱响应范围内实现高信噪比。它具有混合结构,由 CMOS 读出电路(ROIC:读出积分电路)和背照式 InGaAs 光电二极管组成。每个像素都由一个 InGaAs 光电二极管和一个 ROIC 组成,通过铟柱进行电气连接。ROIC 中的时序发生电路提供模拟信号输出,只需提供数字输入即可获得这些输出。



特点
- 动态范围:3500
- 4 端口模拟输出
- 帧速率:高达 503 帧/秒(全行读出模式,积分时间=1.98 ms,IWR 操作)
- 低暗电流
- 可以运行边积分边读出功能和先积分后读出功能
- 多行读出功能
- 操作简单(内置时序发生电路)
- 三级电子冷却型

影像尺寸 6.40 mm × 2.48 mm(1.7 μm 区)
6.40 mm × 2.48 mm(2.2 μm 区)
像素尺寸 20 μm × 20 μm
像素间距 20 μm
有效像素数 320 × 248
封装 金属
散热 三级电子冷却
帧速率(最大值) 503 帧/秒
光谱响应范围 900nm 至 1650nm(1.7 μm 区)
1300nm 至 2150nm(2.2 μm 区)
最大灵敏度波长(典型值) 1550 nm(1.7 μm 区)
1950 nm(2.2 μm 区)
暗电流(典型值) 0.01 pA(1.7 μm 区)
3.0 pA(2.2 μm 区)
测量条件 Ta=25 ℃,Tchip=-20 ℃,Vdd1=5.0 V,Vdd2=3.3 V,Vpdn=3.18 V,Vinp=3.1 V,Vrst=1.7 V,fop=50 MHz

光谱灵敏度特性

外形尺寸图(单位:mm)
