带放大器的光电二极管阵列

S11866-128G-02

结合了信号处理 IC 的光电二极管阵列,适用于 X 射线检测

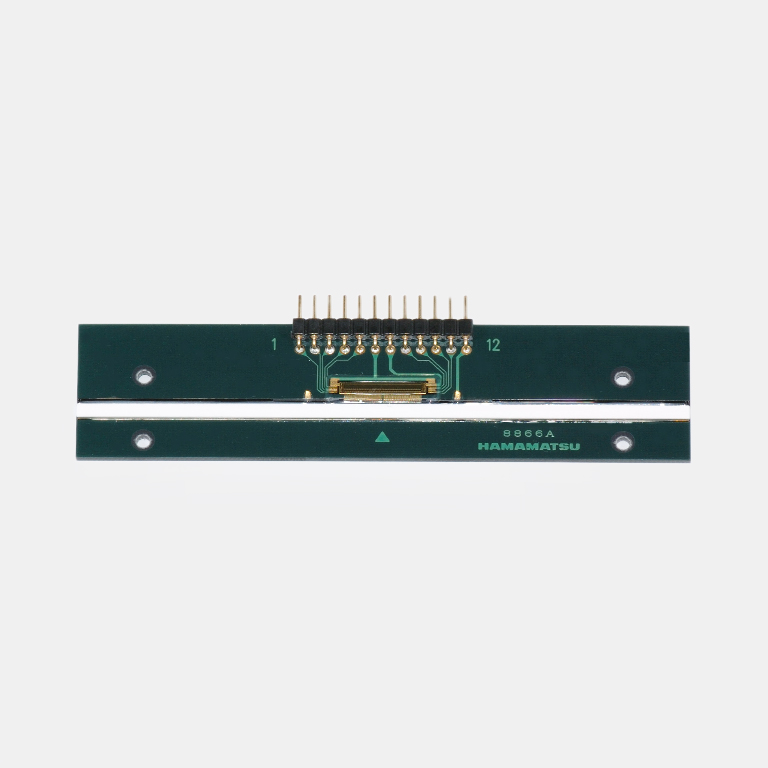

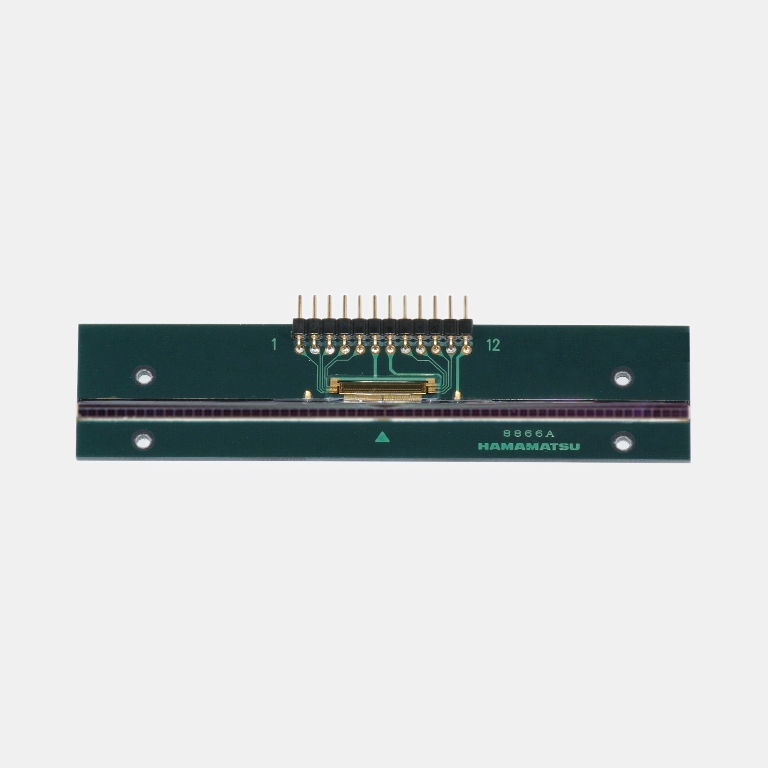

这是一款带放大器并且在受光面贴有磷光片的光电二极管阵列,用于 X 射线检测。与前代产品(S8865/S8866 系列)相比,X 射线耐受性有所提高。信号处理电路芯片采用 CMOS 工艺,并集成时序发生电路、移位寄存器、电荷放大器阵列、钳位电路和保持电路,通过将多个阵列排列成一排来配置外部电路。C9118 系列作为专用驱动电路提供(单独出售)。


特点
-数据率:最大 1 MHz
-大像元间距:0.8 mm 间距 × 128 通道
-5 V 电源供电
-使用电荷放大器阵列进行同步积分
-零偏压光电二极管操作降低暗电流
-集成钳位电路可实现低噪声和宽动态范围
-集成时序发生电路允许在两个不同的脉冲时序下操作
-可检测能量范围:30 k 至 100 keV

影像尺寸 102.4 x 0.8 mm
有效像素数 128 像素
像素尺寸 0.7 x 0.8 mm
像素间距 0.8 mm
电源电压 5 V
闪烁体 磷光片
最大灵敏度波长 720 nm
最大行速率 7568 行/秒
电荷放大器反馈电容 0.5 pF
备注 用于 X 射线
测量条件 典型值 Ta = 25°C,除非另有说明,最大灵敏度波长:无磷光片

外形尺寸图(单位:mm)
