近红外/接近式传感器

P13567-02CT

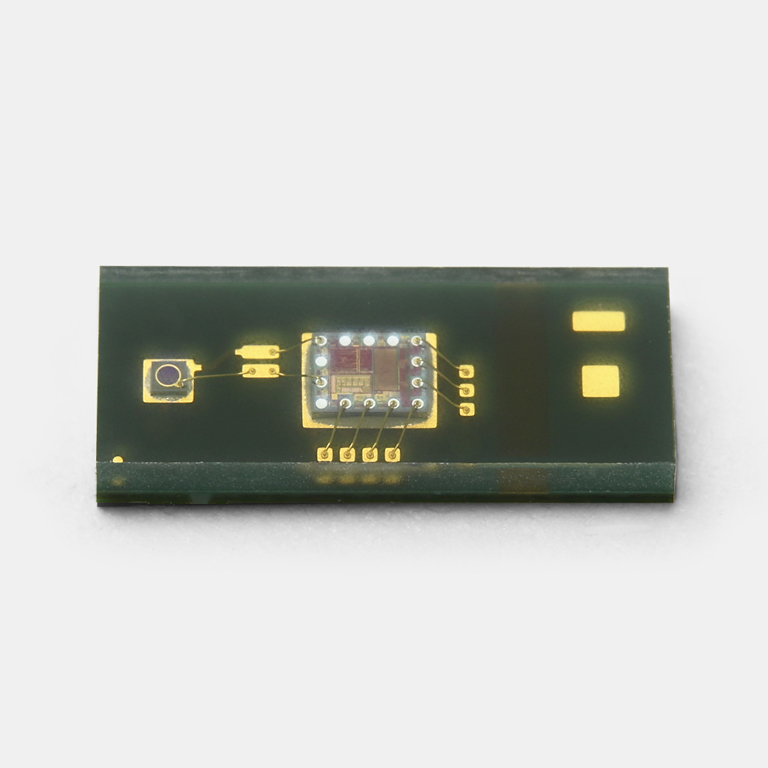

带有 InGaAs 光电二极管和红外 LED 的反射式传感器,采用紧凑封装


这款反射式传感器采用紧凑封装,配有 InGaAs PIN 光电二极管和 1.45 µm 波段 LED。LED 以红外光辐射目标物体,由反射光产生的光电二极管信号通过 I2C 接口以数字方式输出。

特点
- I2C 接口
- 低电源电压:Vdd = 2.25 V 至 3.63 V
- I2C 总线电压:1.6 V
- 低消耗电流
- 小封装 (7.7 × 3.1 × 1.0 mm)
- 支持无铅回流焊接
- 内置 16 位 AD 转换器
- 内置 LED 驱动器
封装 塑料
探测器 InGaAs PIN 光电二极管
像元数 1
受光面 ϕ0.3 mm
灵敏度波长范围 0.9 至 1.7 µm
最大灵敏度波长(典型值) 1.55 µm
发射器 红外 LED
发射器区域 0.31 × 0.31 mm
峰值发光波长(典型值) 1.45 µm
半谱宽度(典型值) 120 nm

光谱灵敏度特性(光电二极管)

发射光谱 (LED)

外形尺寸图(单位:mm)
