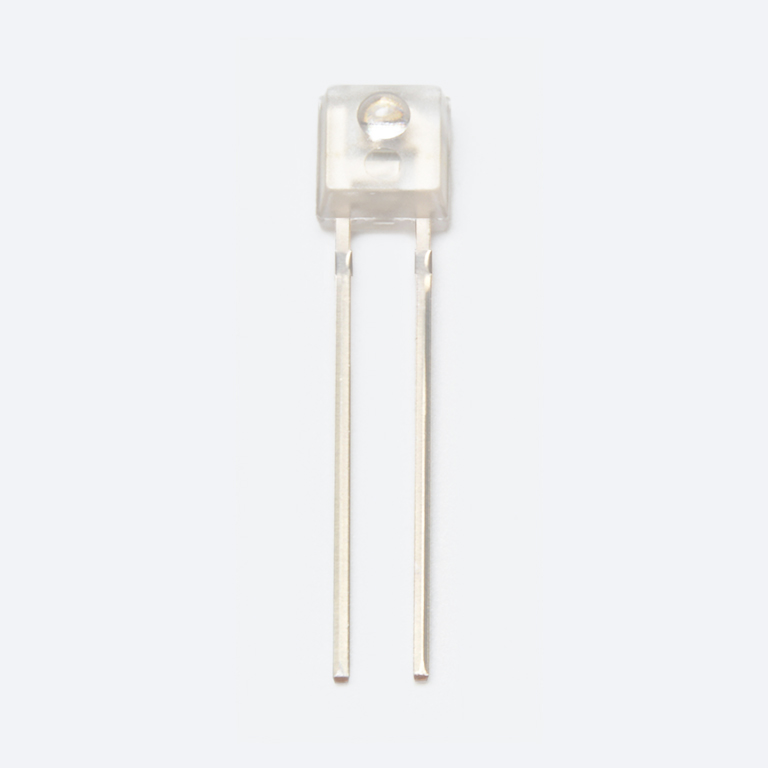

光 IC 二极管

S7184

光电二极管输出的线性电流放大



S7184 由光电二极管和信号处理电路组成,可将光电二极管产生的光电流放大 1300 倍。这款光 IC 尽管感光面很小,但其输出几乎等于具有 20 × 20 mm 感光面的光电二极管的输出。S7184 的使用方式与反向偏压光电二极管相同,在大多数情况下,它只需连接负载电阻器即可提供足够的输出电压。


特点
-透明塑料封装
-操作与使用光电二极管一样简单
-与光电晶体管相比,输出电流较大
-良好的线性度



封装材料 塑料
封装类型 表面贴装型
输出 模拟
反向电压 -0.5 至 +16 V
灵敏度波长范围 300 至 1000 nm
最大灵敏度波长 650 nm
光电流 1.8 mA
工作温度 -30 至 +80 摄氏度
储存温度 -40 至 +85 摄氏度
特点 在红外区具有高灵敏度
测量条件 Ta = 25°C,光电流:2856 K,1000 lx

光谱灵敏度特性

外形尺寸图(单位:mm)
