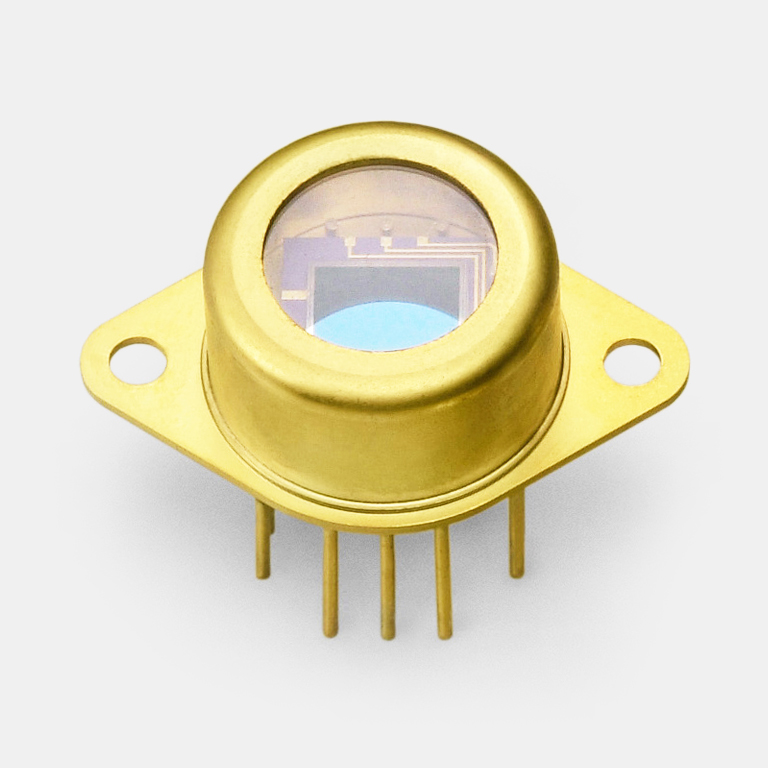

带前置放大器的硅光电二极管

S9295-01

大感光面光电二极管集成了运算放大器和电子制冷器



S9295-01 是一款热电冷却的硅光电二极管,带有前置放大器,专为微弱测光而开发。一个大面积光电二极管、运算放大器、电子制冷器和反馈电阻器 (10 GΩ) 集成到一个封装中。热敏电阻也包含在用于温度控制的相同封装中,以便冷却光电二极管和电流电压转换电路,从而实现稳定运行。S9295-01 还具有低噪声和低 NEP 的特点,特别适用于氮氧化物检测。光电二极管的受光面在内部连接到 GND 端子,使其高度耐受 EMC 噪声。


特点
- 大受光面:10 × 10 mm
- 针对精密光度测定优化的紫外至近红外波段硅光电二极管
- 带蓝宝石窗的紧凑型气密封装
- 高精度 FET 输入运算放大器
- 高增益:Rf = 10 GΩ
- 低噪声和 NEP
- 高冷却效率:ΔT = 30°C
- 热敏电阻保障高稳定性
- 高度抗 EMC 噪声

受光面 10 × 10 mm
封装 金属
封装类别 --
制冷 电子冷却
光谱响应范围 190 至 1100 nm
最大灵敏度波长(典型值) 960 nm
噪声等效功率(典型值) 5.0×10-15 W/Hz1/2
测量条件 典型值 Ta = 25°C,噪声等效功率:λ = λp,f = 10 Hz,除非另有说明

光谱灵敏度特性

外形尺寸图(单位:mm)
