光电倍增管模块

H14768

H14768 是一款光电倍增管模块,由一个新开发的高灵敏度侧面式光电倍增管、一个高压电源电路和一个热电制冷器组成。H14768 具有超高效制冷能力,因为热电制冷器直接连接到光电倍增管的光阴极面。这也大大降低了从光阴极面发出的热噪声(热电子),即使在光量极低的情况下也能以高信噪比准确测量。

特性

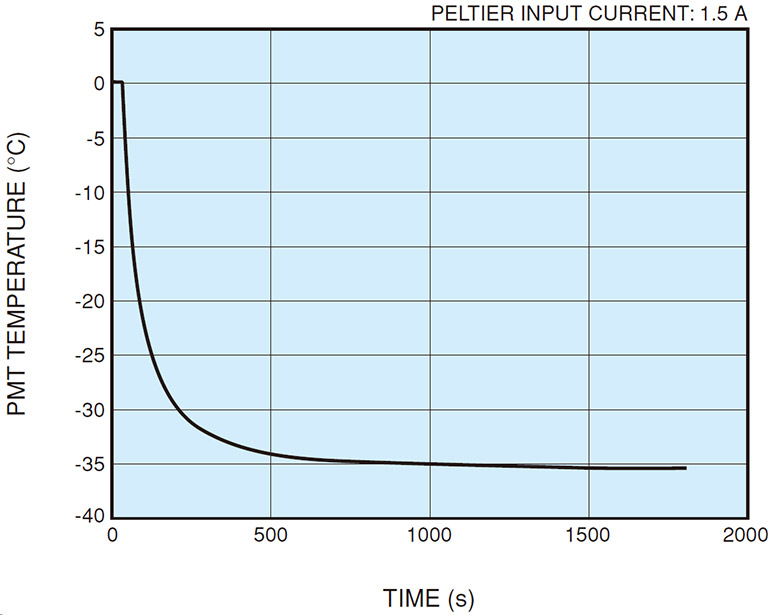

图 1:集成传感器温度与制冷时间的对比情况

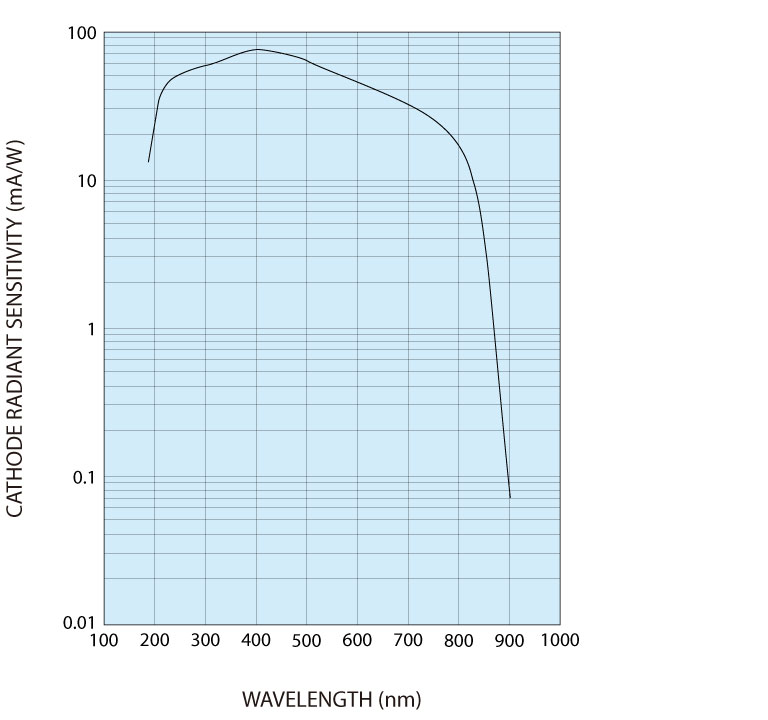

图 2:典型光谱灵敏度特性

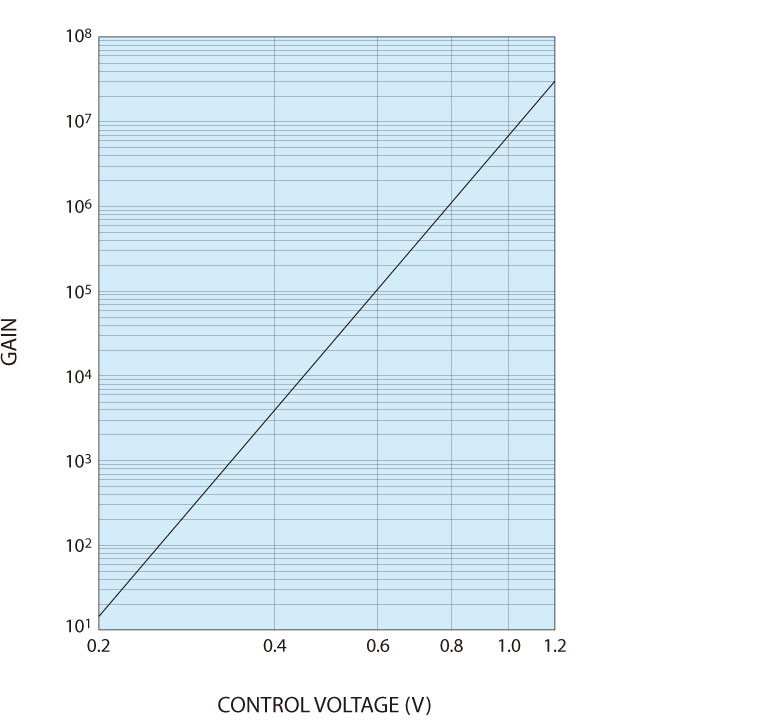

图 3:增益率与控制电压的对比情况

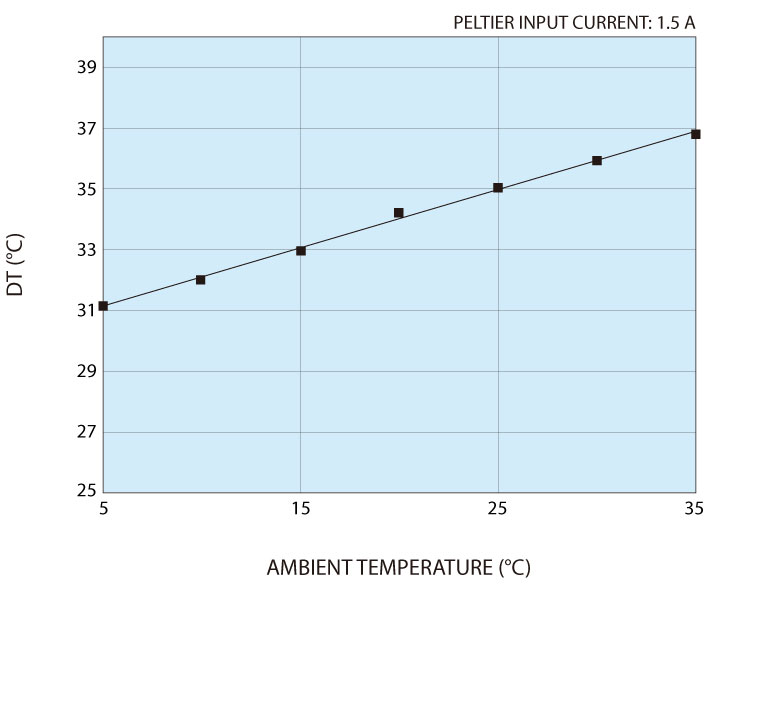

图 4:珀尔帖性能与环境温度的对比情况

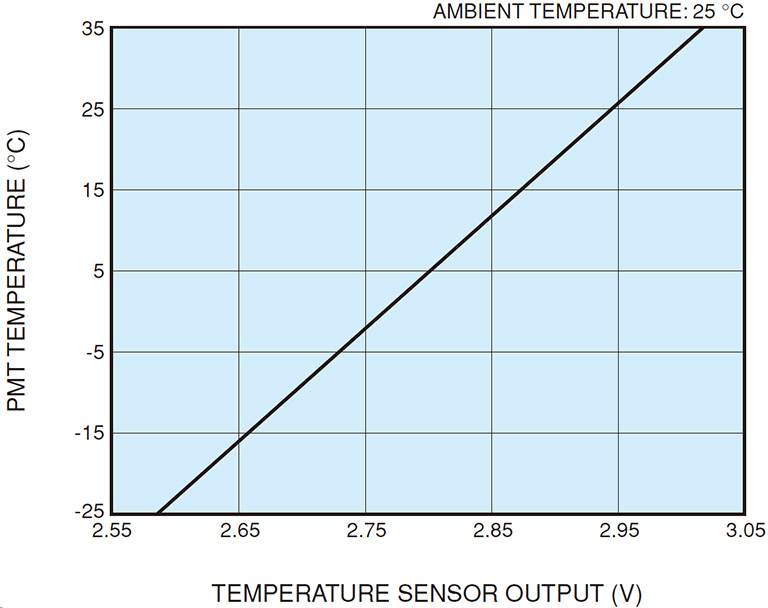

图 5:温度传感器输出电压与 PMT 温度的对比情况

详细参数

光阴极面区域形状 正方形
光阴极面区域尺寸 10 mm x 14 mm
波长(短) 185 nm
波长(长) 900 nm
波长(峰值) 400 nm
尺寸 (W x H x D) 63.5 mm x 133.5 mm x 64.0 mm
输入电压 +11.5 V 至 +15.5 V
最大值 输入电压 18 V
最大值 输入电流 8 mA
最大值 输出信号电流 58 μA
最大值 控制电压 1.25 V
建议的控制电压调节范围 +0.2 V 至 +1.2 V
[阴极] 亮度灵敏度最小值 140 μA/lm
[阴极] 亮度灵敏度典型值 300 μA/lm
[阴极] 蓝敏度指数(蓝色滤波器)典型值 9
[阴极] 红/白比(红色滤波器)典型值 0.3
[阴极] 辐射灵敏度典型值 76 mA/W
[阳极] 亮度灵敏度最小值 400 A/lm
[阳极] 亮度灵敏度典型值 2000 A/lm
[阳极] 辐射灵敏度典型值 5.0 x 105 A/W
[阳极] 暗电流(30 分钟后) 典型值 0.08 nA
[阳极] 暗电流(30 分钟后) 最大值 0.4 nA
[时间响应] 上升时间典型值 2.2 ns
波纹噪声(峰间)最大值 3 mV
建立时间最大值 10 s
工作环境温度 +5°C 至 +35°C
存储温度 -20°C 至 +50°C
重量 570 g

外形尺寸图(单位:mm)
