高行速率(5 万行/秒)NIR 图像传感器

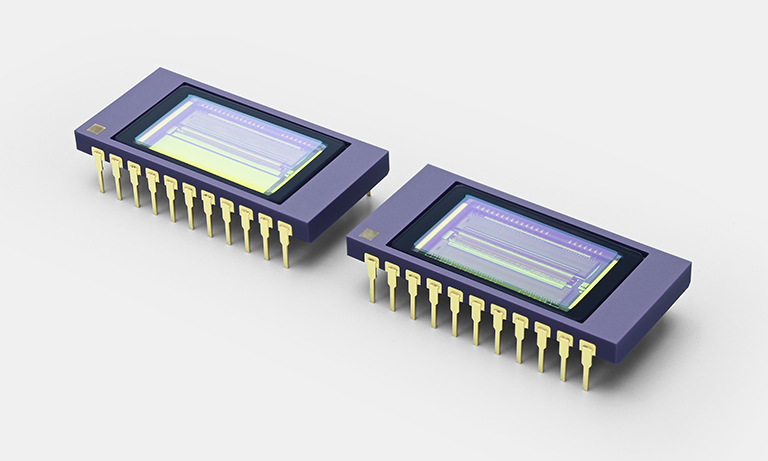

InGaAs 线阵图像传感器 G17225 系列

  • Hamamatsu Photonics K.K. Solid State Division

G17225 系列是设计用于异物检测的 InGaAs 线阵图像传感器。

由于每个像素的信号都在电荷积分模式下读出,因此在宽光谱范围内实现了高灵敏度和稳定操作。通过改变外部电压,可以从四种转换效率 (CE) 中选择适合您用途的值。

特点

  • 高行速率:最高 5 万行/秒
  • 高速数据率:最大 20 MHz
  • 有四种转换效率可供选择
  • 内置温度传感器
  • 室温运行

用途

  • 异物检测
  • 农产品检查
  • SD-OCT

光谱灵敏度特性

详细参数

类型编号 G17225-512DE G17225-1024DK G17225-1024DG
影像尺寸 (mm) 12.8 × 0.025 12.8 × 0.0125 12.8 × 0.25
像素尺寸 (H × V) (μm) 25 × 25 12.5 × 12.5 12.5 × 250
像素间距 (μm) 25 12.5
有效像素数 512 1024
光谱响应范围(典型值)(μm) 0.9 到 1.7
最大灵敏度波长(典型值)(μm) 1.45 1.55 1.65
转换效率(典型值)(μV/e-) Cf=1.25 pF 0.128
Cf=0.13 pF 1.23
Cf=0.040 pF 4.0
Cf=0.016 pF 10.0
