什么是 TD Imaging?

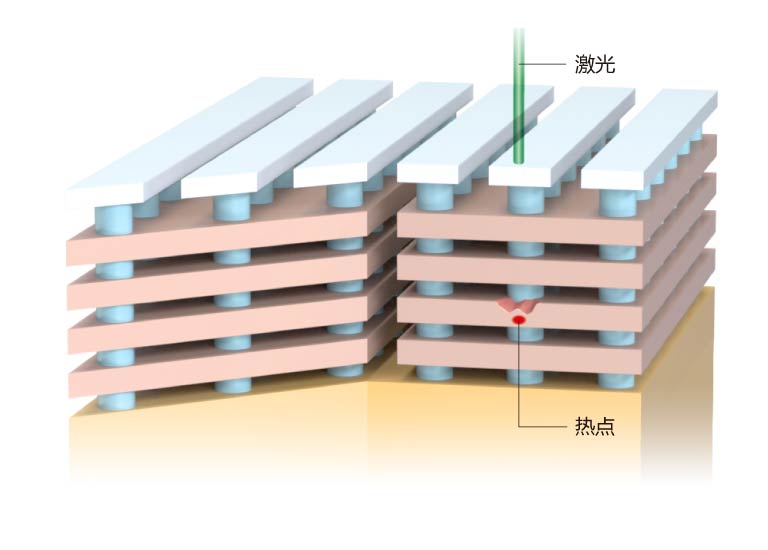

TD Imaging 是一项适用于识别逻辑半导体等复杂结构半导体中缺陷的新技术,它可以通过内部金属层精确定位缺陷。

特点

专利激光扫描技术

将信噪比 (S/N) 提高了 38 倍。滨松拥有基于激光热反射技术的专利,在热成像方面表现出卓越的精度和可靠性,并持续引领该领域的创新。

可选最佳波长

与 1300 nm 相比,670 nm 光源使 Cu 和 Al 等金属的 S/N 提高了 4 倍。

更高灵敏度

灵活的扫描速度、扫描区域和积分时间,可在 90 秒内完成数据采集,提供了比 LIT (Lock-in Thermography) 更高的信噪比。

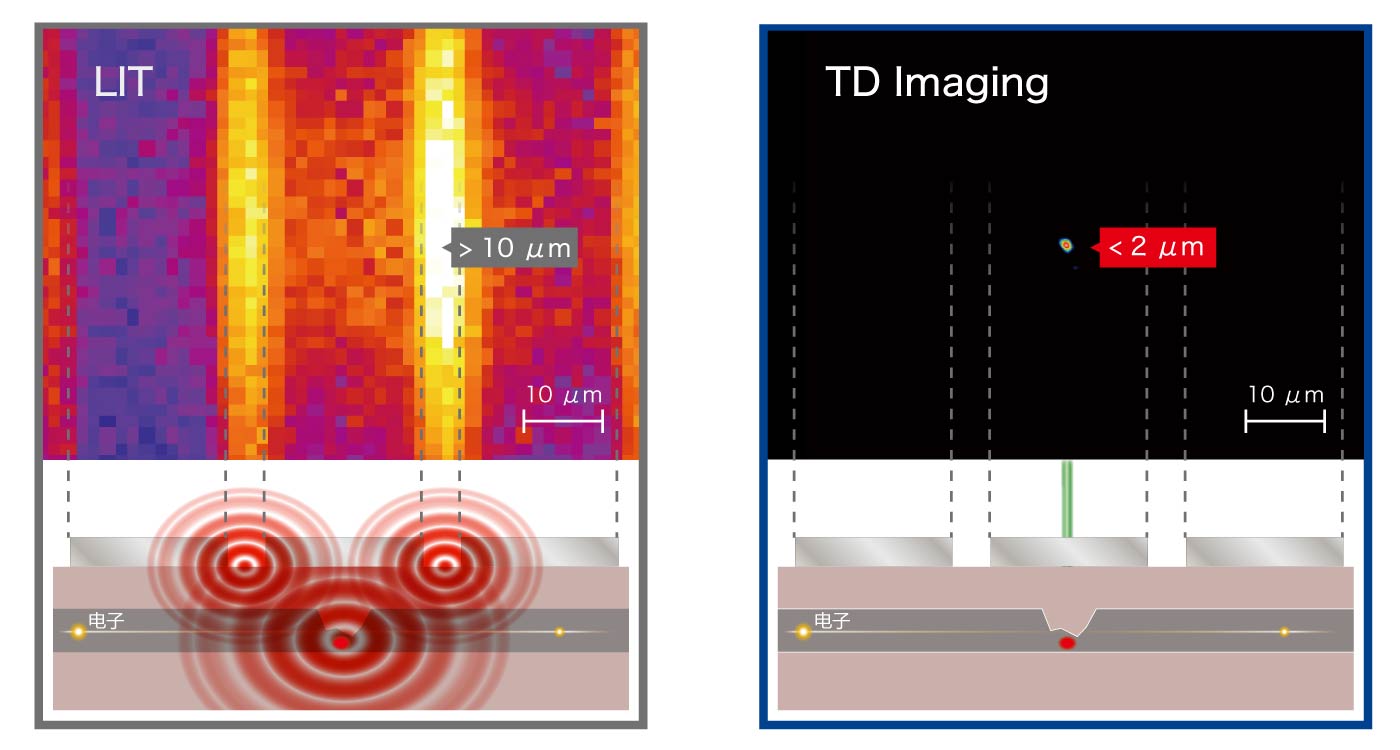

TD Imaging 和 LIT 的对比

推荐的工作流组合

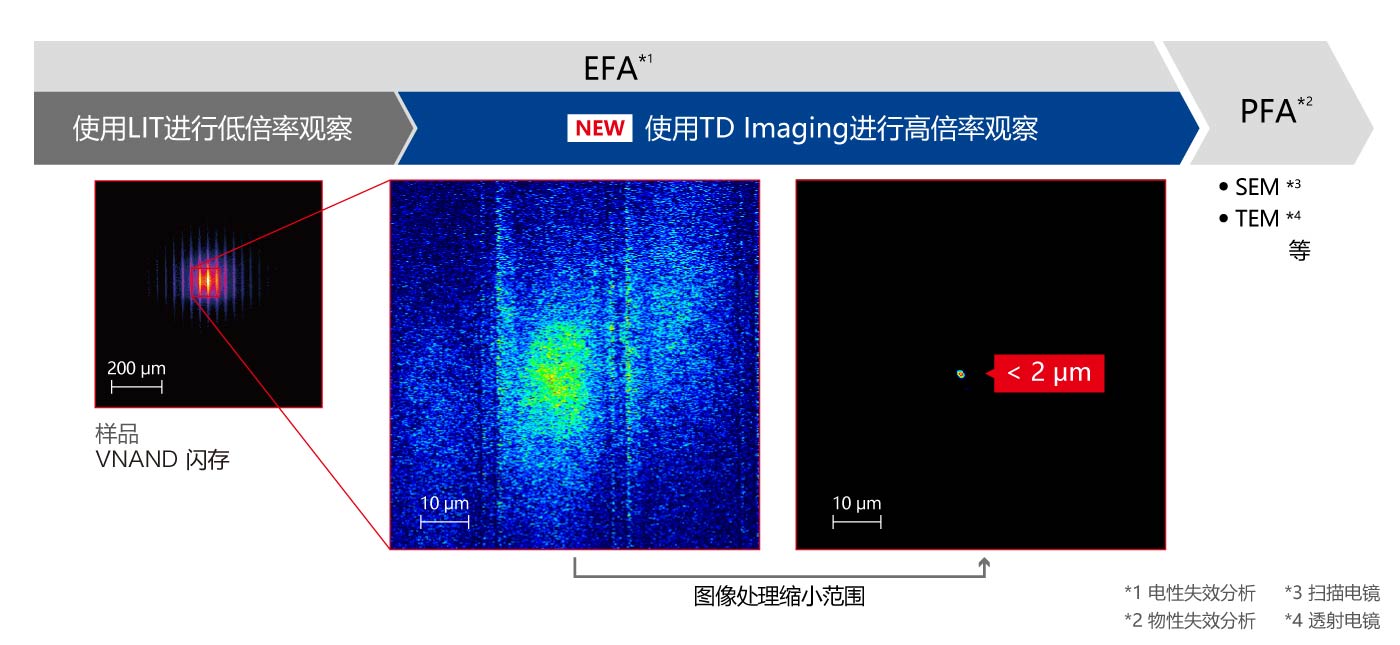

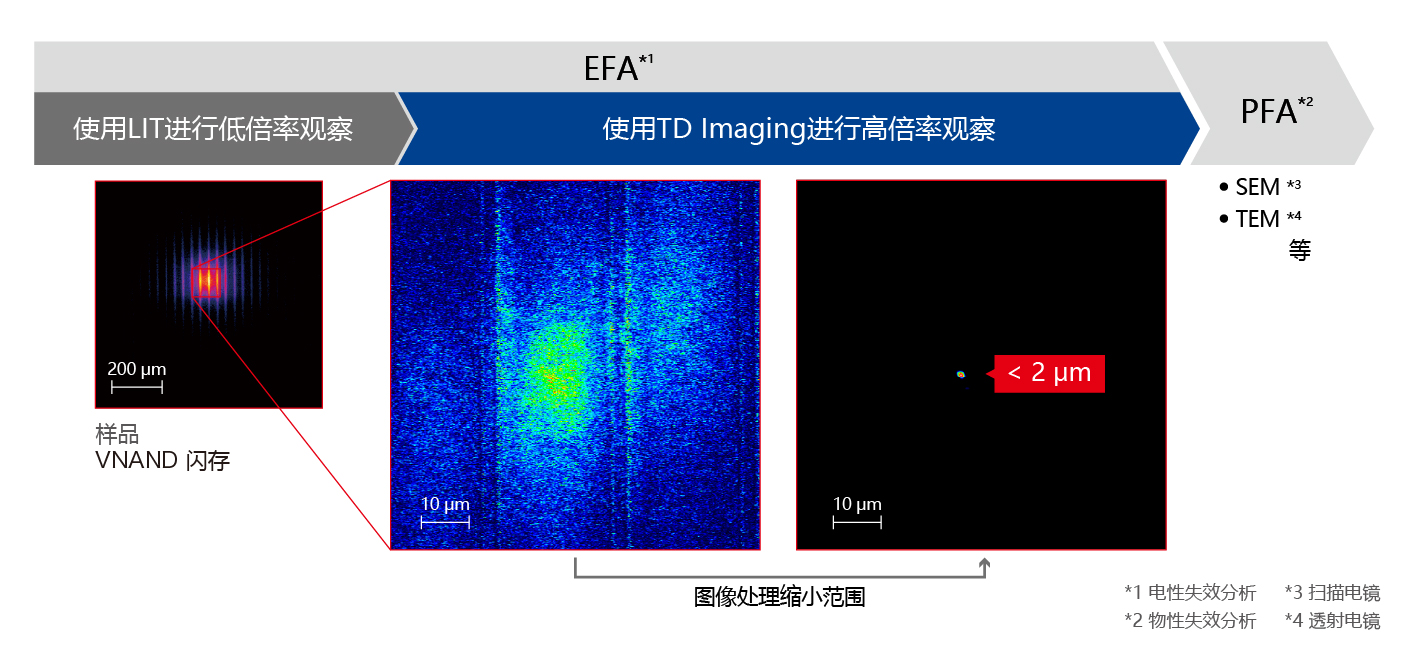

在使用 LIT 技术检测到大范围信号后,通过使用 TD Imaging (ThermoDynamic Imaging) 将范围缩小到 2 μm,同时利用图像处理来提高 PFA 命中率。这使得缺陷识别更加准确,提高了分析效率。

相关产品

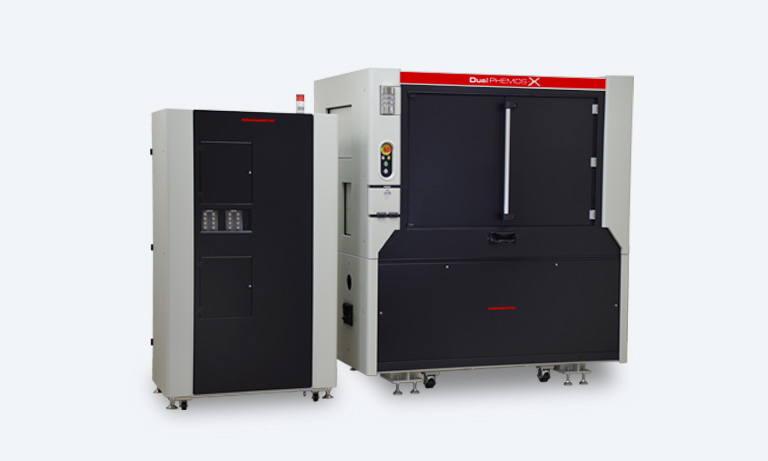

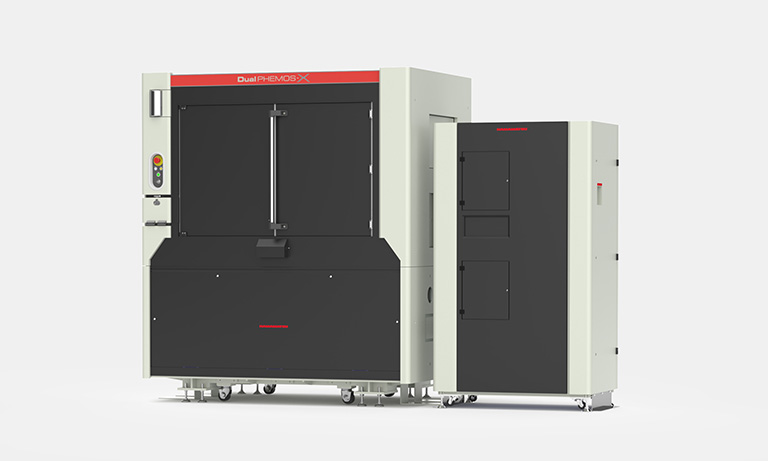

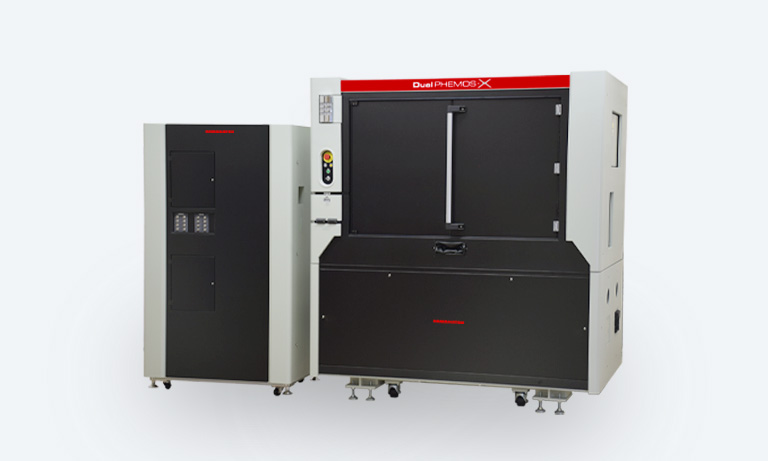

Dual PHEMOS-X 专为先进的 3D 非透明器件所设计,在这些器件中,可能需要在晶圆或芯片级的两侧(顶部和底部)同时进行光学故障分析。

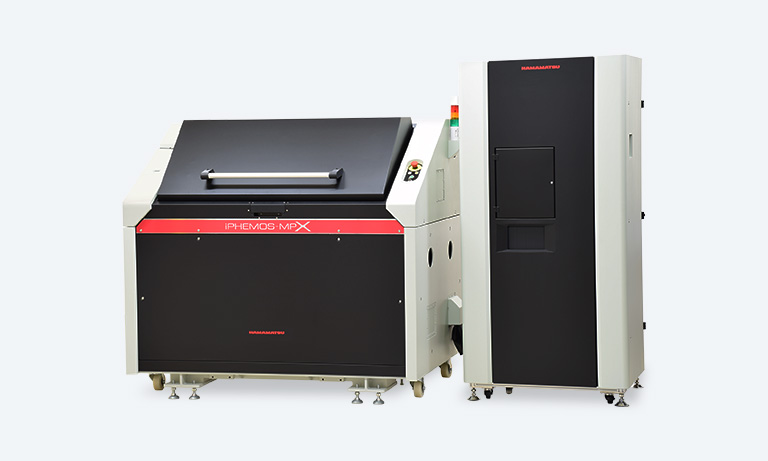

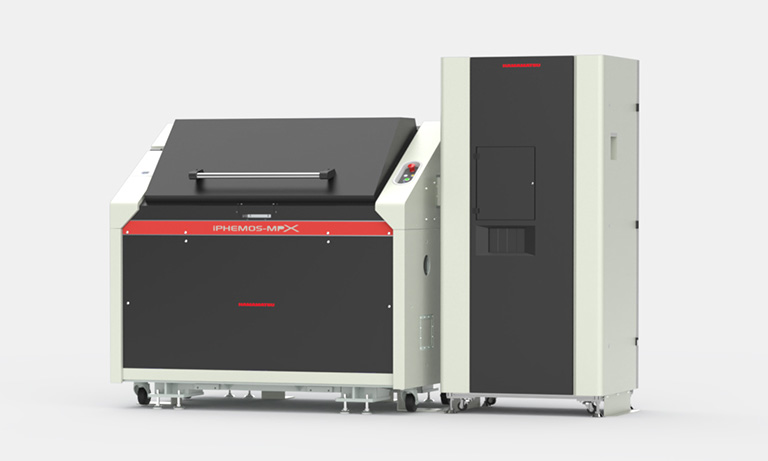

iPHEMOS-MPX 是一款高分辨率微光显微镜,它能通过探测半导体器件中缺陷导致发出的微弱光和热来定位失效位置。

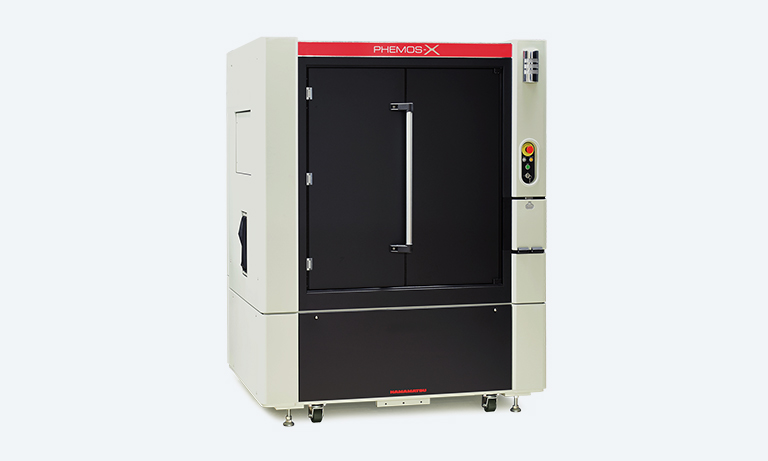

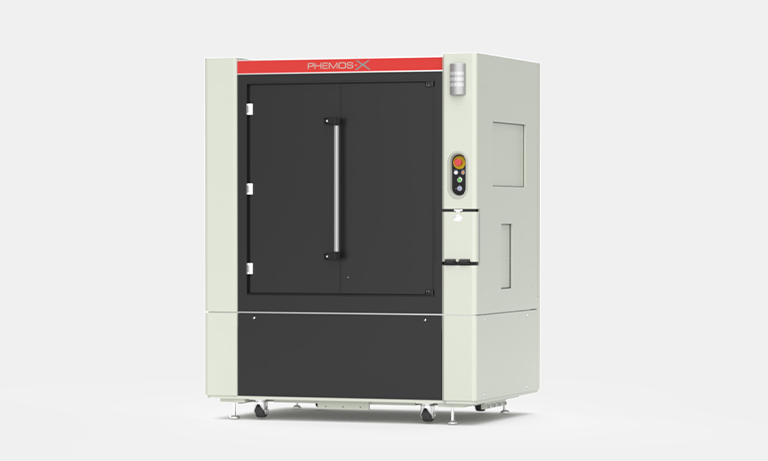

PHEMOS-X 是一款高分辨率微光显微镜,可捕捉半导体器件故障导致的发光和产热,并识别故障位置。其可用于从电源设备到先进设备分析等各种用途。

半导体应用实验室

半导体应用实验室(位于静冈县滨松市常光工厂)是一个旨在与客户共同创造的实验室。我们的设备可解决半导体故障分析和晶圆测试等各种问题。
