晶圆检查

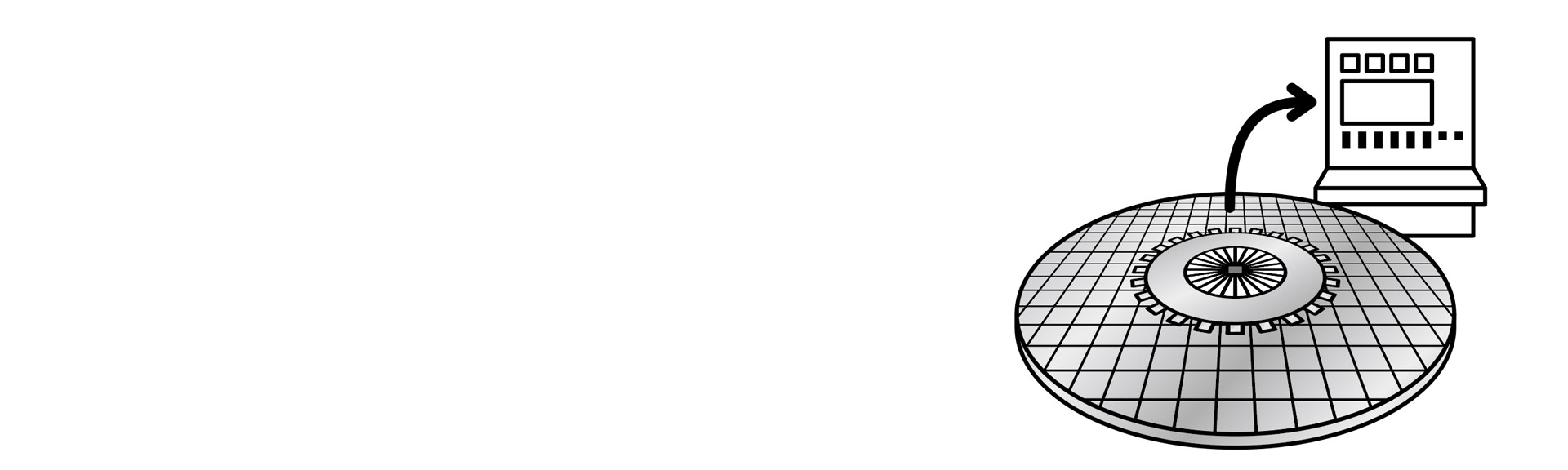

该过程涉及晶圆上的异物和缺陷检查以及图案测量。

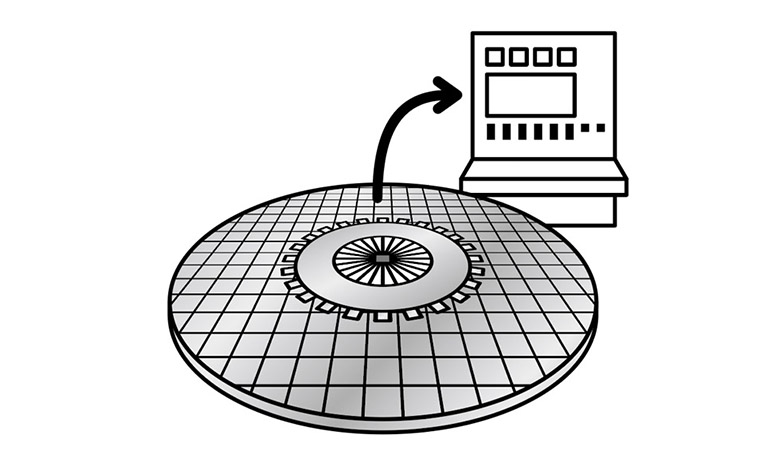

在半导体制造过程中进行的晶圆检查需要对半导体晶圆进行细致检查,以识别并处理缺陷或不规则之处。该过程对于确保终半导体器件的质量和可靠性至关重要。其采用光学显微镜和电子显微镜等多种检查技术,对晶圆表面进行细致检查,以发现粒子、划痕或图案偏移等瑕疵。



自动检查系统/仪器在加快检查过程和提高精度方面发挥着重要作用。此类系统/仪器利用先进的算法和图像处理技术快速分析大量晶圆。晶圆检查通常在半导体制造过程的多个阶段进行,包括光刻、蚀刻和沉积等关键步骤之后。在晶圆检查过程中尽早发现并解决缺陷,有助于优化半导体制造,确保生产出高质量、可靠的电子元件。

异物和缺陷检查

晶圆检查的关键在于识别并处理可能导致半导体器件故障的异物和缺陷。检查过程采用非破坏性和非接触式方法,利用先进技术检测晶圆表面微小的异物和微缺陷。随着半导体器件向更小、更精细、更高积分度的趋势发展,这种方法尤为重要。

随着对器件精度要求的不断提高,非接触式检查方法已成为必需。此类技术采用先进的光学和成像技术,无需与晶圆物理接触即可检测微观瑕疵。半导体制造商可通过采用无损检查策略,确保在保持晶圆完整性的同时,尽早识别并解决异物和缺陷问题。这种主动方法对于优化制造过程、提高良品率以及生产出质量更高、可靠性更强的半导体器件至关重要。

推荐产品

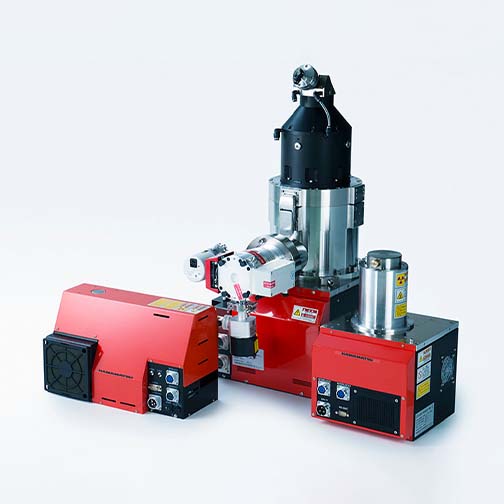

这些是用于 X 射线非破坏性检查的微焦点 X 射线源。微焦点即使在高几何放大率下也能获取高清晰度的 X 射线图像。

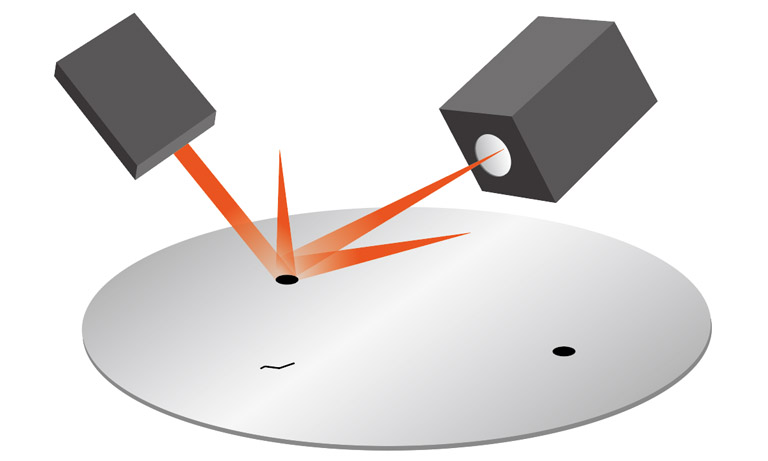

光电倍增管广泛应用于半导体晶圆检查系统/仪器。在晶圆检查中,激光光束对晶圆进行扫描,由光电倍增管检测污垢或缺陷引起的散射光。

下列光电倍增管因其高量子效率、良好的均匀性和低尖峰噪声而被推荐。

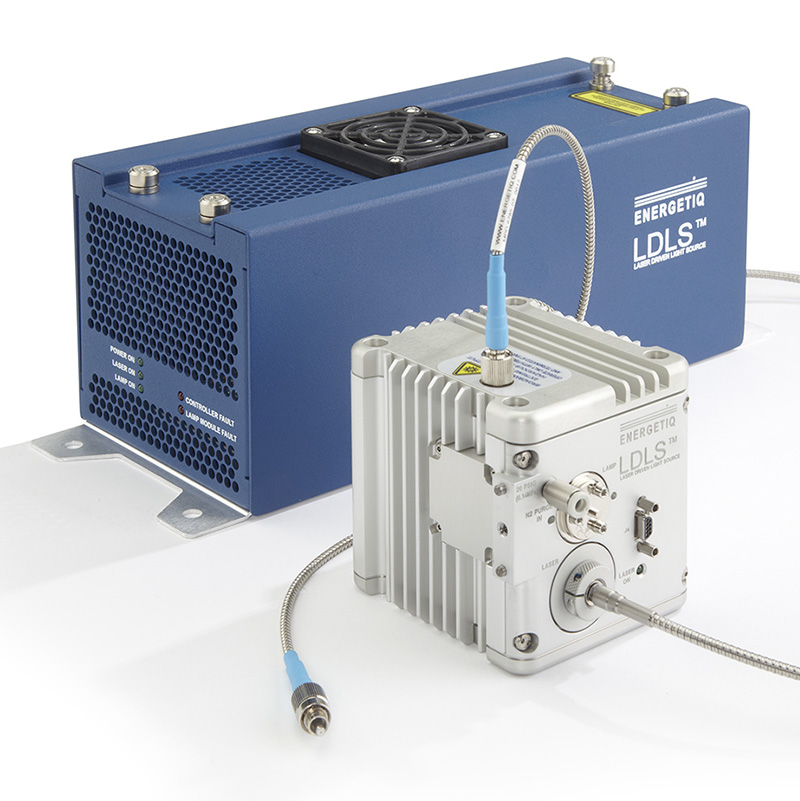

这些是全球仅有的采用以下方法的光源:在充满氙气的灯泡中,在放电电极之间用聚焦激光光束产生等离子体,以此维持发射。与传统的氙灯相比,这些光源在紫外区域提供更亮的强光,并具有寿命长、发射点小等特点。

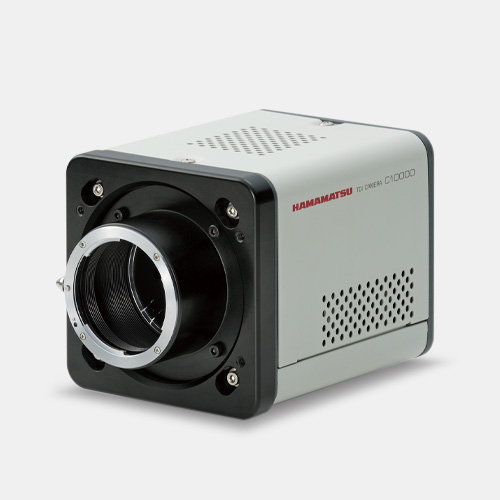

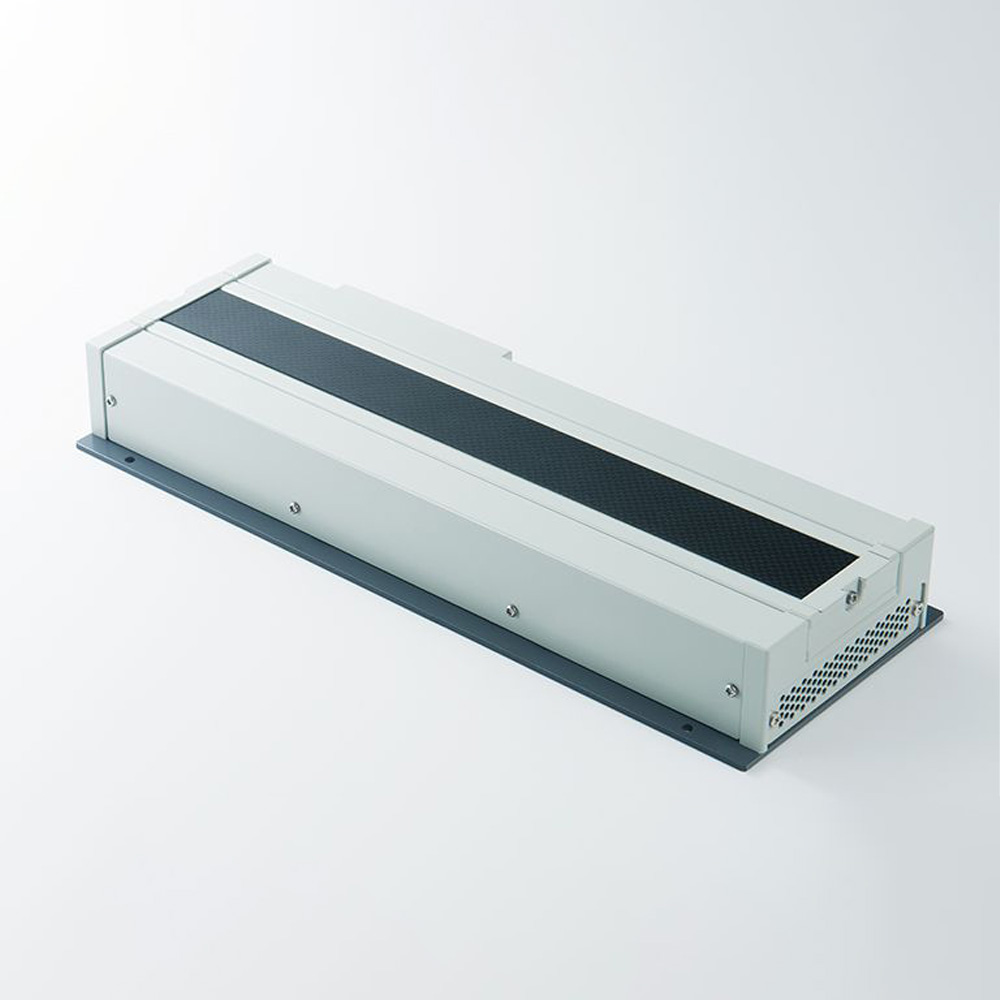

这些一维 (1D) X 射线相机用于无损 X 射线检查。这些相机用 X 射线对被传输物体的内部进行成像。可实现高速成像,也可用于全面检查。

此类相机采用“时间延迟积分 (TDI)”方法,这是 CCD 的一种特殊读出方法。高速与高灵敏度的结合,通过对被传输的被检查物体的移动进行图像积分,实现清晰成像。

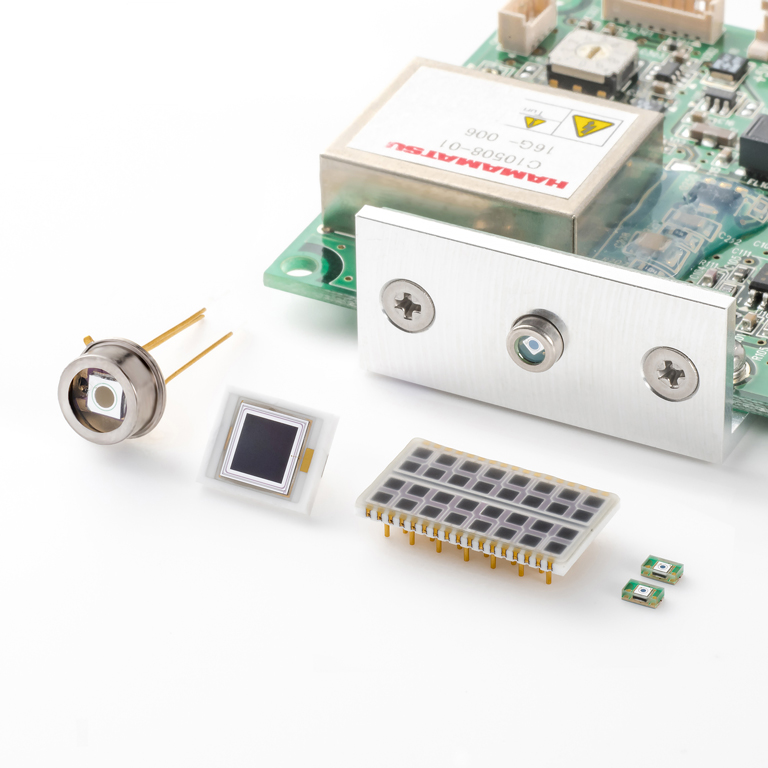

APD

此类光电二极管具有高速和高灵敏度,通过施加反向电压可使光电流倍增。可获得高信噪比,适用于微弱光探测。

电子光束检测

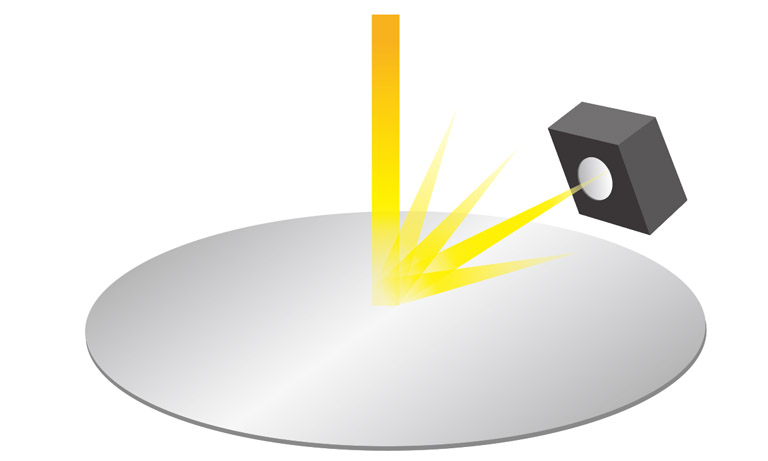

 在晶圆检查中,电子光束检测是指一种用于高精度检查半导体晶圆的精明技术。该方法利用电子光束进行检测,通过结合闪烁体和光电探测器来实现检测。此类组件的协同作用使得电子光束的相互作用能够转换为可检测信号。使用电子光束的一个显著优势是设备分辨率更高,能够识别晶圆表面更精细的细节和缺陷。

电子光束检测过程包括生成与晶圆相互作用的电子,产生信号,然后捕获并分析这些信号。随着半导体器件不断发展,变得更小且设计愈加复杂,该方法提供的分辨率水平特别有用。在晶圆检查中使用电子光束检测,有助于推动半导体制造的发展,通过确保对晶圆进行彻底检查以发现缺陷,终将提高所生产电子元件的整体质量和可靠性。

推荐产品

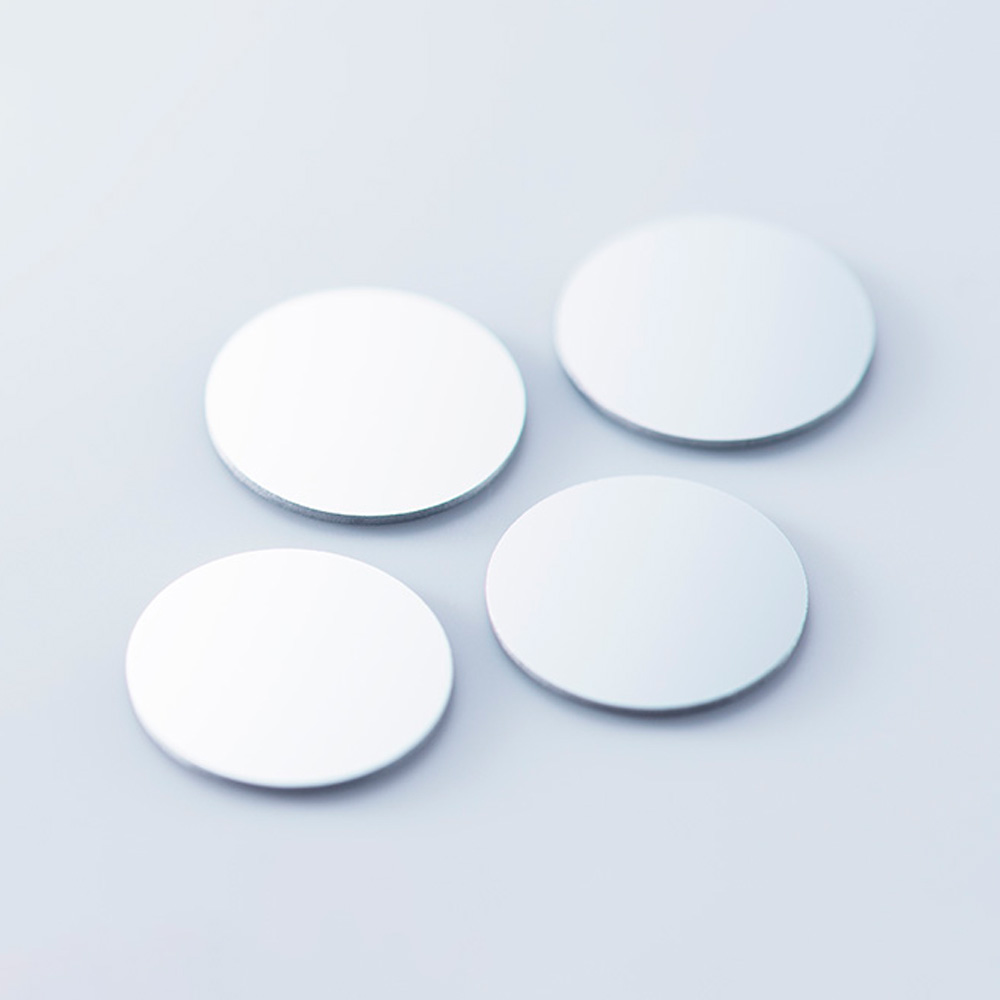

这些是可将电子转换为光的高灵敏度探测器和器件。它们用于各种缺陷检查、终点监测及其他用途。光电倍增管与高速荧光粉的结合,连光电二极管无法检测到的微弱电子光束也能被检测到。

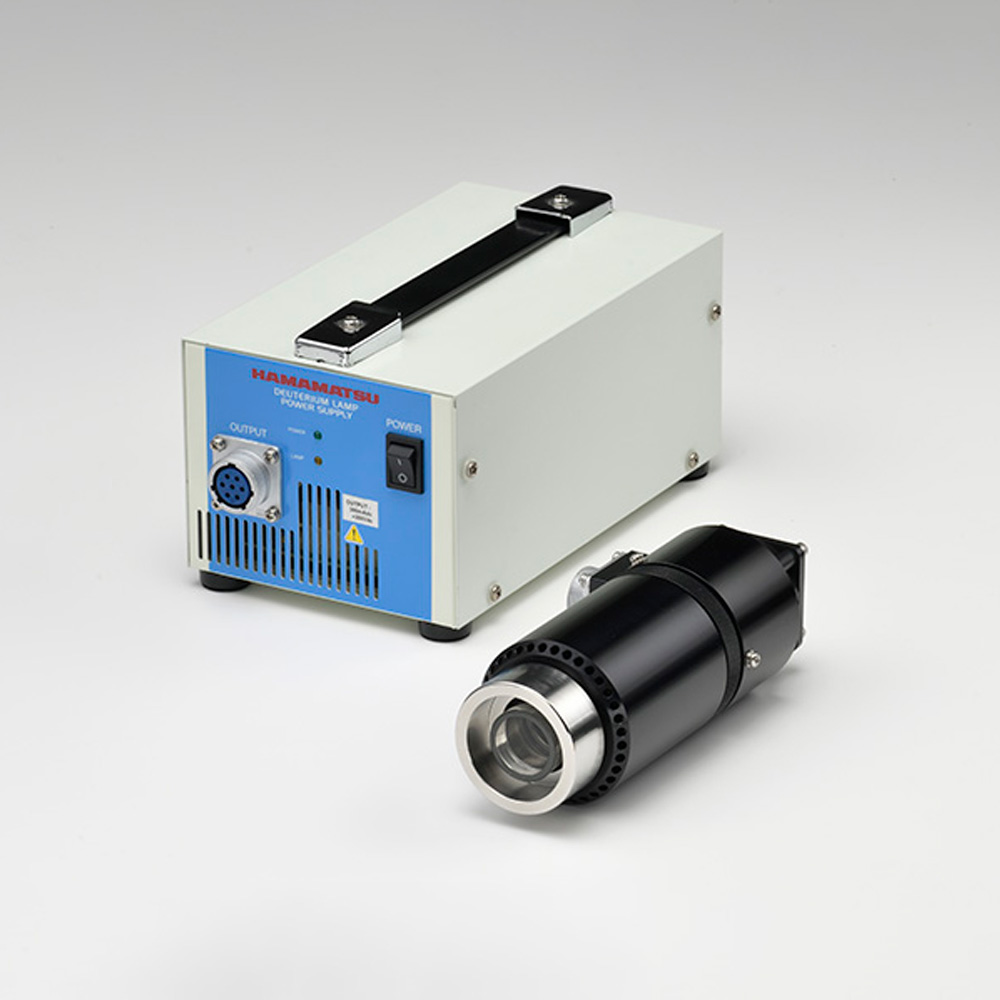

这些静电消除器可用于真空环境,这在以前是难以实现的。利用高能真空紫外线可实现高效的静电消除性能。

APD

此类光电二极管具有高速和高灵敏度,通过施加反向电压可使光电流倍增。可获得高信噪比,适用于微弱光探测。

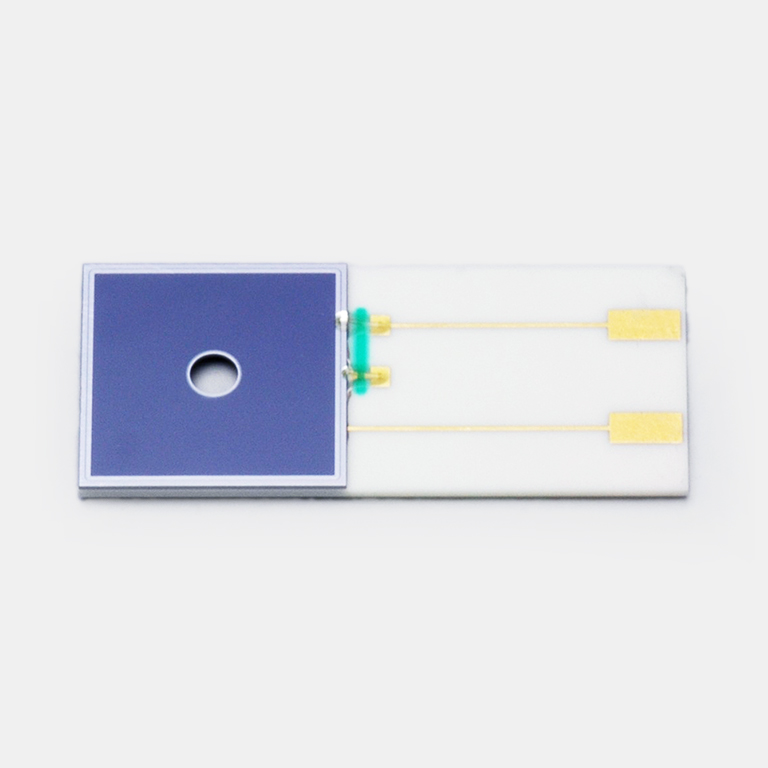

此类硅光电二极管用于低能电子光束检测。

半导体制造中的常见过程步骤

静电电荷消除 (ESD)

探索滨松精心设计的静电电荷消除解决方案,旨在提高各种处理的可靠性。我们的技术可高效去除可能损坏晶圆的电荷,确保高质量处理。

厚度测量

借助滨松的厚度测量解决方案,优化材料分析的精度。探索我们专为各种材料的准确可靠厚度测量而设计的技术,了解我们如何通过先进的测量能力为行业提供帮助,确保您的用途实现卓越的质量和性能。

晶圆对准

借助滨松的晶圆对准解决方案提升半导体制造水平。我们的技术专为精准的晶圆定位而设计,可提高半导体生产的效率和良品率。了解我们如何助力晶圆对准,为您的半导体制程需求提供无与伦比的可靠性和性能。
